ข้อกำหนดผิวงานมีผลต่อราคางาน CNC อย่างไร?
ข้อกำหนดผิวงานทำให้ราคางาน CNC สูงขึ้นได้ เมื่อบังคับให้ต้องเดินมีดเก็บผิวช้าลง เปลี่ยนเครื่องมือ เพิ่มการจับยึด ทำกระบวนการผิวเพิ่มเติม ป้องกันรอยระหว่างขนย้าย หรือวัดค่าความขรุขระพร้อมรายงาน คำว่า “ผิวเรียบ” “ผิวสวย” และ “Ra 1.6 µm” ไม่ใช่ข้อกำหนดเดียวกัน วิธีควบคุมต้นทุนที่ถูกต้องคือระบุว่าผิวใดมีหน้าที่ทางวิศวกรรม ผิวใดมองเห็น ต้องการผลลัพธ์แบบใด และจะตรวจรับอย่างไร การกำหนดผิวละเอียดที่สุดให้ทุกด้านมักเพิ่มงานโดยไม่เพิ่มประโยชน์ให้ชิ้นส่วน
บทความนี้ตอบคำถามที่พบบ่อยตอนขอราคางาน CNC: ควรระบุผิวงานอย่างไรให้ผู้ผลิตประเมินข้อกำหนดจริงได้โดยไม่ต้องเดา เนื้อหานี้ไม่ใช้ตัวคูณราคาตายตัว เพราะต้นทุนจริงขึ้นกับวัสดุ รูปทรง การเข้าถึง จำนวนชิ้น ค่าความคลาดเคลื่อน กระบวนการทำผิว และแผนการตรวจสอบ
1. แยก Surface Texture ออกจากความสวยงามของผิว
ข้อกำหนด surface texture ใช้ควบคุมลักษณะของโปรไฟล์ผิวที่วัดได้ ส่วนข้อกำหนด cosmetic ใช้ควบคุมสิ่งที่ลูกค้าคาดว่าจะมองเห็น ทั้งสองเรื่องอาจเกี่ยวข้องกัน แต่ใช้แทนกันไม่ได้ ค่า Ra ต่ำไม่ได้รับประกันว่าจะไม่มีรอยขีด รอยจับ รอยเครื่องมือ ความต่างของสี รอยบุบ หรือทิศทางลายที่ไม่สวย ในทางกลับกัน ผิวพ่นเม็ดขัดที่ดูสม่ำเสมออาจมีความขรุขระมากกว่าผิวกัดเดิม
มาตรฐาน ISO 21920 กำหนดกรอบสำหรับการระบุ surface texture แบบโปรไฟล์และนิยามพารามิเตอร์ที่เกี่ยวข้อง ดังนั้นข้อกำหนดที่ครบถ้วนจึงไม่ควรมีเพียงตัวเลข แต่ต้องระบุพารามิเตอร์ ขีดจำกัด เงื่อนไขการกรองหรือช่วงประเมินเมื่อเกี่ยวข้อง รวมถึงระบุผิวที่ต้องควบคุมให้ชัดเจน ต้องแยกเรื่องนี้ออกจาก dimensional tolerance ด้วย เพราะรูเพลาอาจผ่านขนาดแต่ไม่ผ่านผิว หรือผ่านผิวแต่ขนาดเปลี่ยนจนไม่ผ่านหลังขัดหรือเคลือบ
ถ้าความสวยงามเป็นเกณฑ์ตรวจรับจริง ควรเขียนข้อกำหนดด้านภาพให้ชัดและใช้ตัวอย่างอนุมัติเมื่อทำได้ ถ้าผิวมีผลต่อซีล การเลื่อน สัมผัสแบริ่ง แรงเสียดทาน การสึก ความล้า หรือการยึดเกาะของสารเคลือบ จึงค่อยใช้ข้อกำหนดที่วัดได้ อย่าเลือกค่า Ra จากแบบของชิ้นส่วนอื่นเพียงเพราะต้องการใส่ตัวเลขลงใน Drawing
2. ผิวละเอียดเพิ่มต้นทุนงาน CNC ตรงไหนบ้าง
ต้นทุนแรกคือเวลาเครื่อง Roughing เน้นเอาเนื้อวัสดุออกอย่างมีประสิทธิภาพ ส่วน finishing pass อาจต้องใช้ความลึกตัดน้อย ควบคุม engagement ใช้คมตัดที่สภาพดี และเลือก feed ให้เหมาะกับผิว ในงานกลึง feed กับรัศมีปลายเม็ดมีดมีผลโดยตรงต่อโปรไฟล์เชิงทฤษฎี คู่มือของ Sandvik Coromant ยังอธิบายว่า geometry ของเม็ดมีด ความแข็งแรงของระบบ การสั่น built-up edge และ cutting condition ล้วนมีผลต่อคุณภาพชิ้นงาน งานกัดยังมีปัจจัยอย่าง runout, step-over, toolpath, การโก่งของเครื่องมือ และทิศทางรอยมีด
ต้นทุนที่สองคือการเข้าถึงและการจับยึด ผิวด้านบนที่เข้าถึงง่ายอาจเก็บผิวได้ใน setup เดิม แต่ข้อกำหนดเดียวกันใน pocket ลึก รอบบ่า หรือหลายทิศทาง อาจต้องใช้เครื่องมือยาว เพิ่ม setup ทำ fixture หรือ blend ผิวด้วยมือ ทุกครั้งที่จับชิ้นงานใหม่มีทั้งเวลาและความเสี่ยงต่อการคลาดตำแหน่งหรือเกิดรอย
ต้นทุนที่สามคือกระบวนการเพิ่มเติม เช่น grinding, honing, lapping, polishing, abrasive blasting, brushing และ coating ซึ่งมีวัตถุประสงค์ต่างกัน บางกระบวนการลดขนาดหรือเปลี่ยนขอบ ขณะที่ coating เพิ่มความหนาและอาจต้อง masking ชิ้นงานที่ต้องป้องกันรอยระหว่าง machining, finishing, ส่งงานภายนอก และ final inspection ยังต้องมีบรรจุภัณฑ์และการควบคุมการขนย้าย ราคาจึงสะท้อน route ทั้งหมด ไม่ใช่เฉพาะเวลาที่ spindle ทำงาน
ต้นทุนที่สี่คือการตรวจสอบ ผิว as-machined ทั่วไปอาจควบคุมด้วยกระบวนการที่อนุมัติและ visual inspection แต่พารามิเตอร์ผิวที่ระบุอาจต้องใช้ stylus instrument ที่เหมาะสม เลือก cutoff และ evaluation length ให้ถูก จับยึดสะอาด เข้าถึงทิศทางวัดได้ และจัดทำผลการวัด เอกสารของ Mitutoyo อธิบายความสำคัญของรูปทรง stylus เงื่อนไข sampling และความแตกต่างระหว่าง roughness กับรูปคลื่นที่ยาวกว่า หากต้องออกรายงานหลายตำแหน่งทุกชิ้น เวลาตรวจอาจเป็นต้นทุนสำคัญของล็อต
3. กำหนดผิวเฉพาะจุดที่หน้าที่หรือรูปลักษณ์ต้องการ
การแบ่งโซนผิวมีประโยชน์กว่าหมายเหตุเดียวครอบทั้งชิ้น ควรแยก sealing face, bearing seat, sliding rail, cosmetic face และผิวซ่อนที่ไม่ critical ทำให้ช่างใช้กระบวนการเก็บผิวเฉพาะจุดที่สร้างคุณค่า ส่วน pocket, ผนังด้านใน และผิวที่มองไม่เห็นสามารถใช้สภาพ as-machined ที่เหมาะกับหน้าที่ได้
| หน้าที่ของผิว | ข้อกำหนดที่มีประโยชน์ | คำถามที่มีผลต่อต้นทุน |
|---|---|---|
| หน้าสัมผัสซีลหรือปะเก็น | พารามิเตอร์ผิว ทิศทางลายเมื่อเกี่ยวข้อง flatness และ defect limit | เก็บผิวและวัดใน setup หลักได้หรือไม่? |
| ตำแหน่งแบริ่งหรือผิวเลื่อน | ขนาด geometry texture และข้อจำกัดกระบวนการ | คว้านเพียงพอหรือจำเป็นต้อง grind/hone? |
| ผิวนอกที่มองเห็น | Visual standard ที่อนุมัติ ทิศทางลาย สี และรอยที่ยอมรับได้ | ต้องพ่นเม็ดขัด brushing coating หรือป้องกันรอยพิเศษหรือไม่? |
| ผิวสำหรับยึดกาวหรือเคลือบ | มาตรฐานเตรียมผิวและความสะอาด | ใครเตรียมผิว และควบคุม masking อย่างไร? |
| ผิวหลบด้านใน | As machined หากหน้าที่ไม่ต้องการมากกว่านั้น | ตัดงาน cosmetic ที่ไม่จำเป็นออกได้หรือไม่? |

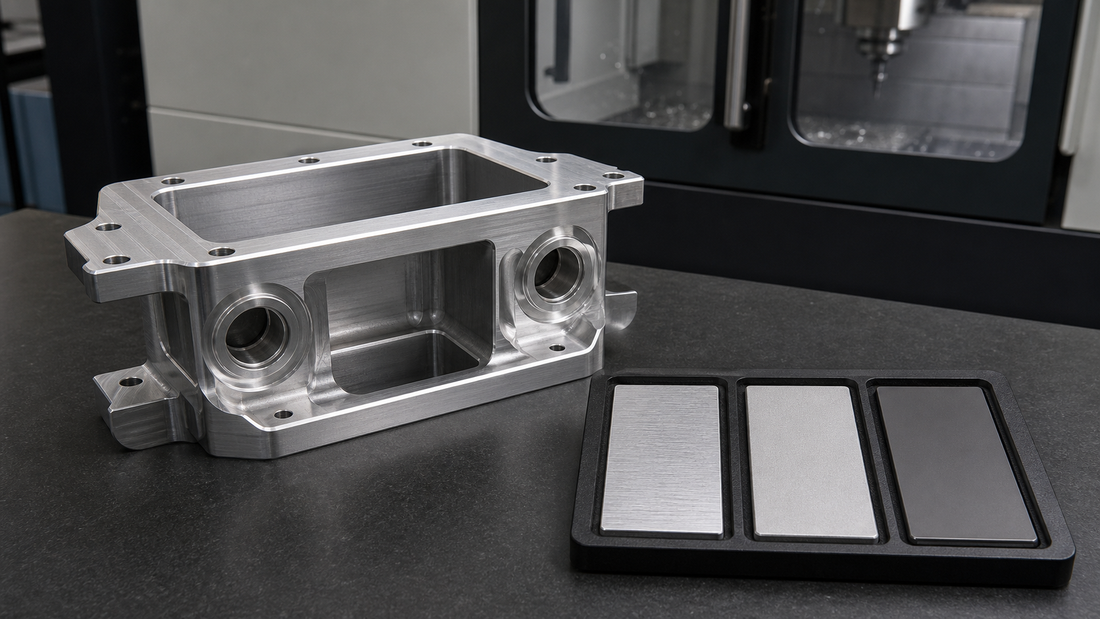

ตัวอย่างเช่น กล่องอิเล็กทรอนิกส์อะลูมิเนียมอาจต้องการผิวนอกที่สม่ำเสมอ หน้าสัมผัสปะเก็นที่ควบคุม และผนัง pocket ด้านในแบบทั่วไป การกำหนด Ra ละเอียดเท่ากันทุกผนังด้านในจะเพิ่ม toolpath และการตรวจโดยไม่ช่วยซีลหรือผิวที่ลูกค้ามองเห็น แบบที่ดีจึงกำหนดแต่ละโซนตามหน้าที่
4. เตรียมข้อกำหนดผิวให้พร้อมขอราคา
ผู้รับงาน CNC ไม่ควรต้องเดาว่า “ผิวสวย” หมายถึงไม่มีรอยมีดลึก ต้องวัดโปรไฟล์ ต้องการลาย brushing หรือต้องการผิวเคลือบ ก่อนขอราคาให้เตรียมรายการนี้:
- ส่งไฟล์ STEP และ Drawing ที่ชี้ผิวควบคุมทุกตำแหน่ง
- ระบุวัสดุและ temper หรือ grade เพราะพฤติกรรมการตัดและการทำผิวต่างกัน
- ใช้สัญลักษณ์ surface texture และพารามิเตอร์ตามมาตรฐานเมื่อหน้าที่ต้องการค่าที่วัดได้
- ระบุว่าค่าผิวใช้ก่อนหรือหลัง coating, polishing หรือกระบวนการอื่น
- แยก cosmetic face, viewing condition, ทิศทางลาย และ defect ที่ยอมรับได้ออกจาก Ra
- ระบุขอบ critical ที่ต้องคม และขอบที่อนุญาตให้ลบคมหรือ break edge
- ระบุชนิด coating สี พื้นที่ masking รูเกลียว และ allowance ด้านขนาดเมื่อเกี่ยวข้อง
- กำหนดว่าจะตรวจ first article, sampling หรือ 100% และต้องการรายงานหรือไม่
- ระบุจำนวนชิ้นและปริมาณที่คาดว่าจะสั่งซ้ำ เพราะต้นทุน fixture และแผนตรวจถูกเฉลี่ยต่างกัน
หากยังไม่ทราบค่าความขรุขระที่เหมาะสม ให้บอกหน้าที่ เช่น “หน้าซีล O-ring แบบ static” “แผงหน้าที่ลูกค้ามองเห็น” หรือ “เพลาเลื่อนในบูชพอลิเมอร์” ข้อมูลแบบนี้ทำให้ผู้ผลิตตั้งคำถามทางวิศวกรรมได้ถูกต้อง และปลอดภัยกว่าการคัดลอกค่าจากแบบที่ไม่เกี่ยวข้อง
5. ข้อผิดพลาดที่ทำให้ราคาสูงหรือประเมินได้ไม่แม่น
กำหนดผิวละเอียดค่าเดียวให้ทุกด้าน ทำให้ต้องเก็บผิวและวัดใน pocket ลึกหรือผิวซ่อน ควรใช้ callout เฉพาะผิวที่จำเป็น
ใช้ Ra เป็นข้อกำหนด cosmetic ทั้งหมด Ra เป็นค่าเฉลี่ยของการเบี่ยงเบนโปรไฟล์ ผิวที่มีลักษณะต่างกันอาจมีค่าใกล้กัน ถ้ารูปลักษณ์สำคัญต้องระบุ visual standard และ defect ที่ไม่ยอมรับ
ไม่เผื่อการเปลี่ยนขนาดจาก post-process Polishing เอาวัสดุออก ส่วน coating เพิ่มวัสดุ ต้องวางแผน fit, thread, sealing land และ masking ตามสภาพสุดท้าย
ขอวัดในตำแหน่งที่ probe เข้าไม่ถึง Stylus ต้องมีพื้นที่เข้าถึง ทิศทางลากที่เหมาะสม และระยะประเมินเพียงพอ ควรแก้ข้อกำหนดผิวด้านในที่วัดไม่ได้ก่อนปล่อยแบบ
รวม tolerance, texture และ finish ไว้ในข้อความคลุมเครือ ทั้งสามเรื่องเกี่ยวข้องกันแต่เป็นคนละข้อควบคุม ควรแยกมิติ โปรไฟล์ผิว cosmetic acceptance และกระบวนการผิว เพื่อให้ผู้ผลิตวาง route และตรวจได้ถูกต้อง
คำถามที่พบบ่อย
ค่า Ra ต่ำลงทำให้ชิ้นงาน CNC แพงขึ้นเสมอหรือไม่?
ไม่เสมอ หากผิวที่ต้องการทำได้ตามปกติใน finishing pass เดิมและเข้าถึงง่าย ผลต่อต้นทุนอาจน้อย ราคาจะเพิ่มเมื่อจำเป็นต้องตัดช้าลง ใช้เครื่องมือพิเศษ เพิ่ม setup ทำผิวรอง ป้องกันรอย หรือวัดพร้อมจัดทำรายงาน
คำว่า “as machined” ถือเป็นข้อกำหนดผิวหรือไม่?
เป็นคำอธิบายสภาพหลัง machining ไม่ใช่ค่าความขรุขระสากล ผลลัพธ์ขึ้นกับวัสดุ เครื่องมือ เครื่องจักร cutting condition และ geometry หากหน้าที่ต้องการมากกว่าสภาพมาตรฐานของผู้ผลิต ควรเพิ่มพารามิเตอร์ที่วัดได้หรือ cosmetic acceptance rule
ผิวที่มองเห็นทุกด้านควรมีค่า Ra หรือไม่?
ไม่จำเป็น ค่า Ra อาจมีประโยชน์แต่ควบคุมรอยขีด รูปแบบลาย ความเงา สี และลักษณะภาพทั้งหมดไม่ได้ ควรระบุ visible face และ cosmetic standard แยกต่างหาก พร้อมใช้ตัวอย่างอนุมัติเมื่อเหมาะสม
ควรส่งอะไรให้ MALIEV เพื่อขอราคาผิวงาน CNC ที่แม่นยำ?
ส่ง STEP, Drawing ที่ชี้ผิวควบคุมและผิว cosmetic, วัสดุ, จำนวน, finish หรือ coating, มิติ critical หลังทำผิว และหลักฐานการตรวจที่ต้องการ หากยังไม่แน่ใจเรื่องผิว ให้บอกหน้าที่ของผิวและความคาดหวังด้านรูปลักษณ์
หากกำลังเตรียมชิ้นส่วน machined ทีม MALIEV สามารถช่วยทบทวนโมเดล Drawing โซนผิว และแผนตรวจผ่าน บริการรับงาน CNC ตามแบบ ขั้นตอนถัดไปที่มีประโยชน์คือส่งชุดข้อมูลขอราคาที่แยก functional texture ออกจากความต้องการด้านรูปลักษณ์
