ทำไมไฟล์ STL เปิดมาผิดขนาดสำหรับงานพิมพ์ 3 มิติ?
คำตอบสั้น: STL เปิดมาผิดขนาดได้เพราะไฟล์เก็บพิกัดของสามเหลี่ยมแต่ไม่ได้ระบุอย่างเป็นข้อกำหนดว่าพิกัดนั้นเป็นมิลลิเมตร นิ้ว หรือหน่วยอื่น ต้องยืนยันมิติจริงอย่างน้อยหนึ่งค่า หน่วยตอน export และหน่วยที่โปรแกรม import สมมติ แล้วแก้การตีความก่อน slicing หรือขอราคา ไม่ควรเดาจากภาพบนหน้าจอ

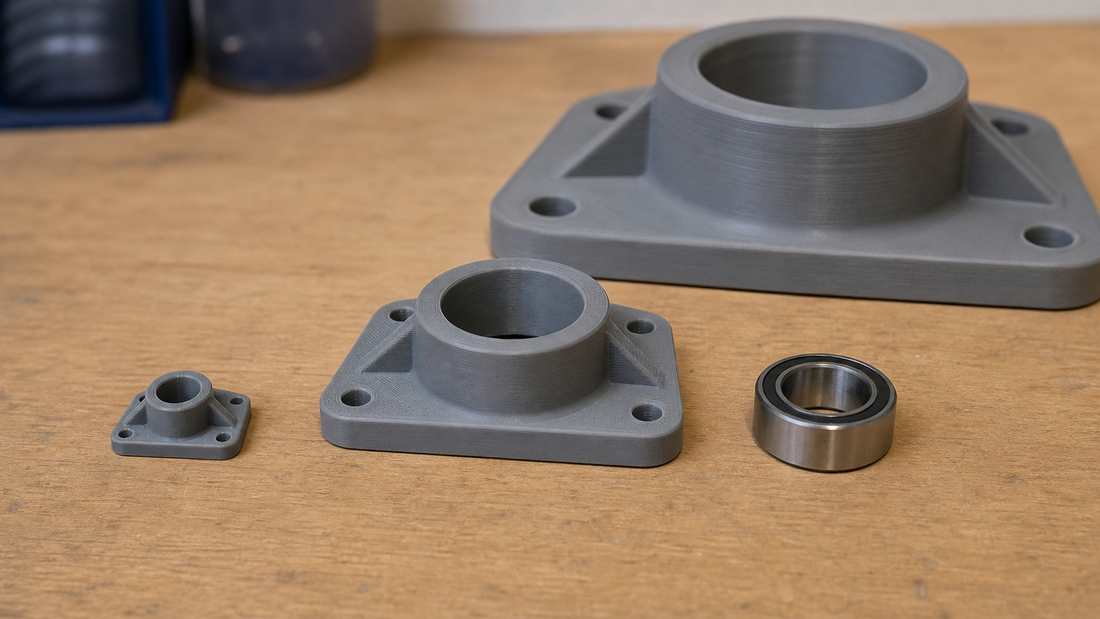

คำถามลูกค้า “ทำไมไฟล์ STL เล็กมาก” มักเกิดเมื่อชิ้นงาน 100 mm ถูกนำเข้าเป็น 100 หน่วยที่อีกโปรแกรมตีความต่าง Autodesk ระบุชัดว่า STL เป็นผิว triangulated ที่ไม่มีหน่วย ส่วน Library of Congress อธิบายว่ามี vertex coordinate และ normal โดยไม่มี field หน่วยกายภาพ ความเรียบง่ายนี้ทำให้รองรับกว้าง แต่ความรับผิดชอบเรื่อง scale อยู่ที่ workflow
1. เข้าใจว่า STL เก็บอะไรและไม่เก็บอะไร
STL แทนผิวด้านนอกด้วย facet สามเหลี่ยม แต่ละ facet มี vertex สามจุดและ normal ไม่เก็บ sketch เดิม ประวัติฟีเจอร์ นิยามรู nominal tolerance วัสดุ หรือความสัมพันธ์ assembly ภาพรวม AMF ของ ISO/ASTM ระบุว่า STL เป็น surface mesh ที่ไม่มีความสามารถเก็บคุณสมบัติการผลิตที่ซับซ้อนหลายชนิด
สำคัญที่สุดคือ coordinate เช่น 50 ไม่มีข้อความในไฟล์ว่าหมายถึง 50 mm หรือ 50 inch โปรแกรมมักใช้ default โดย workflow งานพิมพ์ 3 มิติมักสมมติมิลลิเมตร แต่ default เป็นเพียงธรรมเนียม ไม่ใช่หลักฐานเจตนาออกแบบ ไฟล์จึงมีรูปทรงครบแต่ถูกตีความขนาดกายภาพผิดได้
| หลักฐาน | ยืนยันอะไรได้ | ยืนยันอะไรไม่ได้ลำพัง |
|---|---|---|
| STL bounding box | ขอบเขต coordinate ในระบบนำเข้า | หน่วยจริงที่ผู้ออกแบบตั้งใจ |
| มิติอ้างอิงที่รู้ค่า | การตีความ scale กายภาพ | ความถูกต้องทุกฟีเจอร์ |
| Mesh ที่ดูละเอียด | ความเรียบทางภาพอาจเพียงพอ | ขนาด tolerance หรือ watertight |
| STEP/native CAD | เรขาคณิตและบริบทหน่วย | ข้อกำหนดผลิตครบทั้งหมด |
2. อย่าสับสน unit scale กับ mesh resolution
STL แบบ coarse ทำให้ boss วงกลมดูเป็นเหลี่ยมแต่ยังมี diameter รวมใกล้เคียงที่ตั้งใจ ส่วน STL ละเอียดอาจดูเรียบแต่ใหญ่ผิด 25.4 เท่า การเพิ่ม export resolution เพิ่มจำนวน triangle แต่ไม่เพิ่มหน่วยหรือกู้ tolerance การผลิตที่หายไป
คู่มือ export STL ของ Autodesk แยก resolution เป็นความหนาแน่น tessellation และเตือนว่า facet มากเกินเพิ่มภาระไฟล์และประมวลผลโดยไม่จำเป็น เลือก mesh ให้แทนผิวโค้งสำคัญพอ แต่ตรวจมิติกายภาพก่อน หาก mesh coarse อยู่แล้ว การขยายจะขยาย facet ให้เห็นชัดขึ้น
แยก uniform scale error จาก geometry error ด้วย หากทุกมิติผิดด้วย ratio เดียวกัน มีโอกาสเป็นหน่วยหรือ transform แต่ถ้ารูเดียวผิดขณะที่ envelope ถูก ปัญหาอยู่ในโมเดล tessellation หรือ export ไม่ใช่ global scale factor
3. วินิจฉัย ratio โดยไม่ “แก้” แบบเดา
อ่านค่าจาก CAD ที่เชื่อถือได้หรือวัดมิติที่ตั้งใจอย่างน้อยหนึ่งจุด เช่น overall length ระยะรูยึด หรือ mating diameter เปรียบเทียบกับค่าหลัง import Scale ratio ที่ต้องการเท่ากับขนาดตั้งใจหารด้วยขนาดนำเข้า แล้วหาสาเหตุของ ratio
Ratio 25.4 มักชี้ไปที่นิ้วกับมิลลิเมตร เพราะ 1 inch เท่ากับ 25.4 mm ส่วน 1,000 อาจชี้ metre กับ millimetre แต่เป็นเบาะแส ไม่ใช่คำสั่งแก้อัตโนมัติ Ratio เดียวกันอาจมาจาก manual transform ก่อนหน้า ต้องตรวจมิติอิสระอีกจุดหลังแก้ และไม่ควร scale แต่ละแกนไม่เท่ากันสำหรับชิ้นกลไกเว้นแต่ตั้งใจจริง
เก็บ source file สะอาด หลีกเลี่ยง scale แล้ว re-export STL ผ่านหลายโปรแกรมซ้ำ เพราะยากจะรู้ว่า transform ใด authoritative หากทำได้ให้แก้หน่วยใน source CAD/export แล้วสร้างไฟล์ผลิตใหม่
4. ใช้มิติอ้างอิงและข้อมูล interchange ที่เหมาะกว่า
ระบุมิติอ้างอิงที่ชัดเจนหนึ่งค่า เช่น “ระยะ center-to-center ของรูยึดสองรูนี้เท่ากับ … mm” เลือกฟีเจอร์ที่ระบุง่ายและไม่ใช่ผิว cosmetic โดยประมาณ หากใช้ bearing connector หรือ fastener มาตรฐาน ให้แนบ specification หรืออ้างอิงชิ้นตัวอย่างที่ควบคุมได้
หากมีให้แนบ STEP หรือ native CAD ซึ่งรักษา design intent ได้ดีกว่า mesh แม้ผู้รับยังต้องตรวจ setting และ geometry Autodesk ระบุว่า 3MF เก็บหน่วย สี และ texture ได้ ขณะที่ STL ทำไม่ได้ 3MF จึงมีประโยชน์ใน workflow ที่รองรับ แต่ยังต้องตรวจ interoperability
อย่าพึ่งชื่อไฟล์ screenshot หรือคำว่า “ออกแบบ metric” เป็นหลักฐานเดียว Metadata และคำอธิบายในแชตอาจแยกจาก geometry ใส่หน่วยและ reference dimension ใน handoff ขอราคาโดยตรง
5. ตรวจ scale และ fit ก่อนพิมพ์
ก่อนผลิตให้อ่าน extents X Y Z หลัง import แล้วเทียบ envelope ที่คาด ตรวจ spacing หรือ mating diameter อย่างน้อยหนึ่งจุด ตรวจว่าความหนาผนัง รู และ clearance ยังสมเหตุสมผลที่ scale นั้น โมเดลจิ๋วที่ขยายเต็มอาจมีผนังหนาเกิน ส่วนโมเดลเต็มที่ย่ออาจมีรายละเอียดพิมพ์ไม่ได้
เมื่อ fit สำคัญ ใช้คูปองราคาต่ำหรือ fixture อ้างอิงก่อนชิ้นเต็ม Pattern pin ช่อง connector หรือ mating insert เปิดเผย scale error ได้ทันที สำหรับ replacement part ชิ้นเดียว รูปถ่ายไม่พอหากไม่มีหลักฐานมิติที่ควบคุม เพราะ perspective ทำให้เข้าใจผิดได้
6. รูปแบบปัญหาที่พบบ่อยและ checklist พร้อมขอราคา
- Slicer สมมติมิลลิเมตรเงียบ ๆ: โปรแกรมต้นทาง export coordinate จากหน่วยอื่น
- Scale อยู่ใน scene แต่ไม่ได้ apply กับ geometry: export จับ transform ต่างจากที่เห็น
- ตรวจเฉพาะ screenshot: ไม่มีใครอ่าน bounding size ตัวเลข
- คูณ 25.4 ตามความเคยชิน: ไม่เคยยืนยันสาเหตุ ratio
- ขยาย mesh coarse: ขนาดถูกแต่ผิวเป็นเหลี่ยม
- ตรวจ overall length อย่างเดียว: mating feature หรือ wall ยังผิด
สำหรับคำขอราคากับ MALIEV ควรส่ง STL พร้อม STEP/native CAD เมื่อมี ระบุหน่วย มิติอ้างอิงหนึ่งถึงสองค่า envelope รวม จำนวน วัสดุ/กระบวนการที่ต้องการ และชิ้นส่วนจริงที่ต้องประกบ ระบุด้วยว่า scale ใดตั้งใจ เพื่อให้ผู้ทบทวนหยุด unit mismatch ก่อนกลายเป็นชิ้นงานจริง
คำถามที่พบบ่อย
ทำไม STL เล็กหรือใหญ่ผิดไป 25.4 เท่า?
อัตราส่วนนี้มักบ่งชี้ว่าระบบหนึ่งตีความเป็นนิ้วและอีกระบบตีความเป็นมิลลิเมตร ต้องยืนยันมิติจริงอย่างน้อยหนึ่งค่าและหน่วยตอน export/import ก่อนใช้ scale factor
ไฟล์ STL จำได้หรือไม่ว่าเป็นมิลลิเมตรหรือนิ้ว?
ไม่ได้ STL เก็บพิกัดสามเหลี่ยมแต่ไม่มีหน่วยความยาวที่เป็นข้อกำหนดชัดเจน ระบบส่งออกและนำเข้าต้องตกลงตรงกันว่าพิกัดหนึ่งหน่วยหมายถึงอะไร
3MF รักษาหน่วยได้ดีกว่า STL หรือไม่?
3MF สามารถเก็บหน่วยที่ระบุชัดและข้อมูล additive manufacturing อื่นที่ STL ไม่มี แต่ยังต้องตรวจว่าเครื่องมือใน workflow รองรับ จึงควรเก็บมิติอ้างอิงและตรวจ bounding size หลังนำเข้า
ควรส่ง STEP หรือ STL เพื่อขอใบเสนอราคา?
หากมี ควรส่ง STEP หรือ native CAD สำหรับเรขาคณิตและมิติ และแนบ STL เฉพาะเมื่อเป็น mesh ที่ต้องใช้จริง พร้อมระบุมิติอ้างอิง หน่วย จำนวน วัสดุที่ต้องการ และข้อมูลชิ้นส่วนประกบ
