เปลี่ยนไอเดียสินค้าให้เป็น Prototype ที่ผลิตได้จริง ต้องเตรียมอะไรบ้าง?
คำตอบโดยตรง: การเปลี่ยนไอเดียสินค้าให้เป็น prototype ที่ผลิตได้จริง ควรเริ่มจากระบุให้ชัดว่า prototype รอบนั้นต้องพิสูจน์อะไร แล้วจึงรวบรวมข้อมูลอ้างอิงให้เพียงพอสำหรับสร้าง CAD ที่ควบคุมขนาดและแก้ไขได้ ภาพสเก็ตช์หรือรูปถ่ายช่วยสื่อแนวคิดได้ แต่ไม่ได้บอกผิวด้านใน สเกลจริง ระยะประกอบ วัสดุ แรงที่รับ หรือเกณฑ์ยอมรับทั้งหมด ดังนั้นผลงานรอบแรกที่มีประโยชน์ไม่ใช่ “สินค้าสำเร็จรูป” แต่เป็นแบบ revision หนึ่งที่ทดสอบได้และระบุสมมติฐานไว้ชัดเจน
หากคุณกำลังค้นหาบริการ ออกแบบ 3D, ต้องการทำ 3D model จากภาพสเก็ตช์ หรืออยากทำ prototype ควรเตรียมลักษณะการใช้งาน ขนาดโดยรวม ชิ้นส่วนที่ต้องประกบ จุดต่อสำคัญ จำนวนที่ต้องการ สภาพแวดล้อม และเป้าหมายการทดสอบ ข้อมูลเหล่านี้ช่วยให้ผู้ออกแบบตัดสินใจได้ว่าจุดใดต้องวัดจริง จุดใดพอประมาณค่าได้ feature ใดควรทำเป็น parameter และชิ้นงานรอบแรกควรผลิตด้วย 3D printing, CNC machining, casting หรือกระบวนการอื่น
1. ระบุคำถามที่ prototype ต้องตอบ

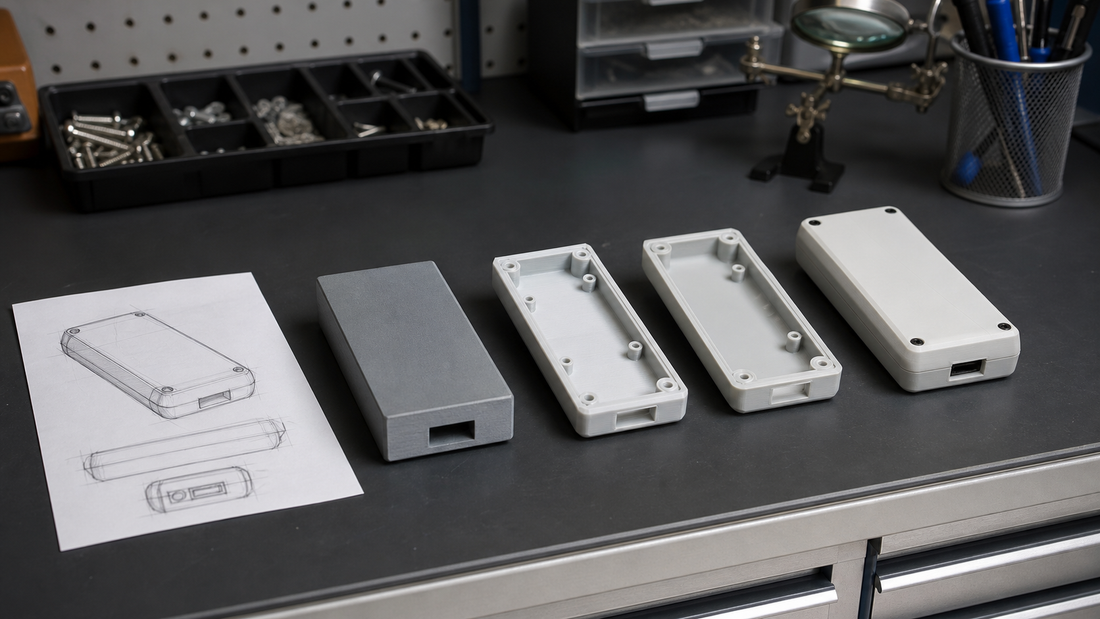

Prototype แต่ละรอบควรมีหน้าที่เฉพาะ Concept model ใช้สื่อรูปทรงและสัดส่วน Fit prototype ใช้ตรวจว่าชิ้นส่วนประกอบกันได้หรือไม่ connector มีระยะหลบเพียงพอหรือไม่ ปุ่มหรือกลไกเข้าถึงได้หรือไม่ และตำแหน่งสกรูตรงกันหรือไม่ Functional prototype อาจต้องใช้ความแข็ง ความทนความร้อน การซีล การสึกหรอ หรือความสามารถรับแรงที่ใกล้เคียงงานจริง ส่วน production-intent prototype จะเพิ่มการตรวจสอบ geometry และเอกสารให้สัมพันธ์กับกระบวนการผลิตที่คาดว่าจะใช้
การพยายามพิสูจน์ทุกอย่างด้วยชิ้นงานรอบแรกชิ้นเดียว มักทำให้ทั้งเวลาและค่าใช้จ่ายเพิ่มขึ้น โมเดลที่เน้นรูปลักษณ์อาจยังไม่จำเป็นต้องใช้วัสดุ production จริง ฟิกซ์เจอร์ที่ใช้ตรวจตำแหน่งรูอาจไม่ต้องทำผิวสวย ในทางกลับกัน การทดสอบ snap fit ด้วยวัสดุที่มีพฤติกรรมไม่เหมือนวัสดุจริงอาจให้ผลที่ทำให้เข้าใจผิด แม้ขนาดภายนอกจะถูกต้องก็ตาม ควรระบุล่วงหน้าว่าหลังทดสอบแล้วจะใช้ผลตัดสินใจเรื่องใด เช่น อนุมัติขนาด envelope ปรับรูปทรงด้ามจับ เปลี่ยนวิธียึด เลือกวัสดุ หรือปล่อยแบบสำหรับผลิต
| เป้าหมายของ prototype | สิ่งที่ต้องใกล้เคียงงานจริง | สิ่งที่ลดรายละเอียดได้ |
|---|---|---|
| แนวคิดและรูปลักษณ์ | รูปทรงรวม สเกล และผิวที่มองเห็น | โครงสร้างภายในและวัสดุ production |
| การประกอบและ fit | Datum จุดต่อ clearance และตำแหน่ง fastener | รายละเอียดตกแต่งที่ไม่เกี่ยวกับการประกบ |
| การทดสอบการทำงาน | แนวรับแรง พฤติกรรมวัสดุ และขนาดสำคัญ | Feature ที่ไม่เกี่ยวกับการทดสอบ |
| เตรียมผลิตจริง | Geometry ตามข้อจำกัดกระบวนการ tolerance และเอกสาร | เฉพาะ feature ที่ตกลงว่าไม่รวมใน production |
2. เตรียมข้อมูลโดยแยกข้อเท็จจริงออกจากสมมติฐาน
เริ่มจากข้อมูลที่มีอยู่แล้ว เช่น ภาพสเก็ตช์ รูปถ่ายที่เขียนกำกับ ชิ้นงานอ้างอิง ข้อจำกัดของพื้นที่ PCB หรือ motor model drawing จากผู้ผลิต และคำอธิบายวิธีใช้งาน ควรใส่ขนาดอ้างอิงที่เชื่อถือได้ในรูปถ่ายทุกชุด ไม้บรรทัดที่วางเอียงหรืออยู่คนละระนาบกับ feature จะให้ข้อมูลสเกลที่ด้อยกว่าการระบุ dimension บนระนาบเดียวกัน
หากเริ่มจากชิ้นงานจริง ต้องระบุว่าผิวใดประกบกับชิ้นส่วนอื่น และบริเวณใดอาจสึก งอ หด หรือผ่านการซ่อมมาแล้ว การสแกนหรือวัดด้วยมือบันทึกรูปร่างของตัวอย่างในสภาพปัจจุบัน ไม่ได้บอกเจตนาของแบบเดิมโดยอัตโนมัติ รายละเอียดอย่าง thread specification, bearing seat, sealing land, gear geometry และช่องภายในอาจต้องอาศัย drawing มาตรฐานของชิ้นส่วน หรือการเข้าถึงด้านในที่ surface scan มองไม่เห็น
ควรระบุข้อจำกัดที่ดูจากรูปลักษณ์ไม่ได้ด้วย เช่น อุณหภูมิใช้งาน การใช้งานกลางแจ้ง สารเคมี แรงที่คาดว่าจะรับ ฉนวนไฟฟ้า วิธีทำความสะอาด อายุใช้งาน จำนวนชิ้น และงบประมาณในช่วงพัฒนา อย่าเลือกชื่อวัสดุเพียงเพราะคุ้นเคย ให้เขียนพฤติกรรมที่ต้องการก่อน แล้วจึงเปรียบเทียบวัสดุและกระบวนการที่เป็นไปได้
3. สร้าง CAD โดยยึด interface, datum และ revision control
CAD รอบแรกควรกำหนด product envelope และ interface ที่ขยับไม่ได้อย่างอิสระก่อน ตัวอย่างเช่น แนวแกน shaft ระนาบยึด ช่อง connector แกน bearing ผิว gasket หรือตำแหน่งชิ้นส่วนสำเร็จรูป จุดอ้างอิงเหล่านี้จะกลายเป็น datum สำหรับการออกแบบและการตรวจสอบภายหลัง ส่วนผิวตกแต่งสามารถพัฒนารอบ datum เหล่านี้ได้โดยไม่ทำให้การประกอบเสียตำแหน่ง
Dimension ที่คาดว่าจะเปลี่ยนควรสร้างเป็น parameter อย่างตั้งใจ เช่น wall thickness ระยะห่างรู clearance ตำแหน่ง rib และความยาวรวม วิธีนี้แก้ไขได้ปลอดภัยกว่าการฝังขนาดไว้ใน imported geometry หรือผิว sculpted ควรมีรายการสมมติฐานสั้น ๆ คู่กับ CAD เช่น “motor model ได้รับจากลูกค้า” “กำหนดผนัง 2.5 mm สำหรับงานพิมพ์รอบแรก” หรือ “ยังไม่ได้เลือกวัสดุ clip” เพื่อป้องกันไม่ให้ค่าประมาณถูกเข้าใจว่าเป็นข้อกำหนดที่ยืนยันแล้ว
เลือกรูปแบบไฟล์ตามงานขั้นถัดไป STEP เหมาะกับการแลกเปลี่ยน solid หรือ surface geometry ที่ระบบงานผลิตนำไปใช้ต่อได้ STL เป็นผิวสามเหลี่ยมที่ใช้กับงานพิมพ์อย่างแพร่หลาย แต่ไม่ได้เก็บหน่วยความยาวหรือ parametric feature อย่างมีอำนาจอ้างอิง Drawing หรือ inspection sheet ยังจำเป็นเมื่อ tolerance, thread, finish, datum หรือเงื่อนไขยอมรับไม่สามารถสื่อด้วยรูปทรงเพียงอย่างเดียว
ชิ้นงานทดสอบทุกชิ้นควรย้อนกลับไปหา revision ได้ บันทึก revision ของ CAD กระบวนการ วัสดุ orientation เมื่อเกี่ยวข้อง และสภาพหลัง post-processing ไว้ในผลทดสอบ หากไม่มี revision control ต่อให้ prototype ผ่าน ก็อาจผลิตซ้ำไม่ได้เพราะไม่ทราบว่าไฟล์หรือ setting ใดเป็นต้นทาง
4. เลือกกระบวนการจากสิ่งที่ต้องทดสอบ แล้วนำผลกลับไปแก้แบบ
การเลือกกระบวนการต้องเริ่มจากคำถามของ prototype งาน FDM เหมาะกับการ iterate enclosure, bracket, fixture และ fit check ได้รวดเร็วเมื่อคำนึงถึงแนว layer และผิวงาน Resin process ให้รายละเอียดเล็กและผิวเรียบได้ดี แต่ชนิด resin และ post-cure ต้องเหมาะกับการทดสอบ CNC machining ทำชิ้นงานโลหะหรือ engineering plastic ที่ใกล้ production และควบคุม feature สำคัญได้ แต่ tool access, workholding, internal corner radius และต้นทุน stock มีผลต่อแบบ ส่วน casting หรือการเตรียม injection molding จะเกี่ยวข้องมากขึ้นเมื่อโจทย์เป็นชิ้นงานซ้ำ พฤติกรรม elastomer การถ่ายทอดผิว หรือการเตรียม tooling ในอนาคต
Autodesk อธิบาย product design ว่าเป็นกระบวนการวนรอบที่สื่อสารผ่านสเก็ตช์ prototype technical drawing และ 3D CAD ขณะที่ Protolabs แยกความต้องการของ concept, fit, functional และ production-oriented prototype และแนะนำให้เลือกกระบวนการตามสิ่งที่ต้อง validate ข้อสรุปในทางปฏิบัติคือ ไม่ควรถามว่ากระบวนการใด “ดีที่สุด” โดยยังไม่ระบุหลักฐานที่ต้องการจากชิ้นทดสอบ
ก่อนทดสอบควรเขียนวิธียอมรับผลไว้ คำว่า “รู้สึกแข็งแรง” เปรียบเทียบระหว่าง revision ได้ยากกว่าเงื่อนไขที่วัดได้ เช่น รองรับ service load ตามที่วิศวกรกำหนดโดย connector ไม่เกิด interference ถาวร ทั้งนี้ค่าตัวเลขต้องมาจากการใช้งานจริง ไม่ควรคัดลอกจากบทความทั่วไป บันทึกความเสียหายให้เป็นข้อมูลออกแบบ ได้แก่ จุดที่ชนกัน dimension ที่เปลี่ยน ตำแหน่งแตก แนววางชิ้นงาน และการแยกว่าสาเหตุมาจาก geometry วัสดุ variation ของกระบวนการ หรือ setup การทดสอบ
หลังทดสอบให้ปรับ CAD และรายการสมมติฐาน ล็อกเฉพาะ requirement ที่มีหลักฐานรองรับ Revision ถัดไปอาจใช้กระบวนการเดิมเพื่อยืนยันผล หรือเปลี่ยนไปใช้กระบวนการที่ใกล้ production มากขึ้น Prototype มีคุณค่าเมื่อช่วยลดความไม่แน่นอน ไม่ใช่เพียงเพราะดูเหมือนสินค้าสำเร็จรูป
Checklist ก่อนขอบริการออกแบบผลิตภัณฑ์และทำ prototype
- อธิบายผู้ใช้ งานที่ทำ และปัญหาที่สินค้าต้องแก้
- ระบุว่า prototype รอบถัดไปต้องพิสูจน์อะไร
- ส่งภาพสเก็ตช์ รูปถ่าย CAD ที่มี และชิ้นส่วนประกบจริงเมื่อทำได้
- ให้ขนาดรวมที่เชื่อถือได้และขนาด interface สำคัญ
- ระบุ datum, connector, fastener, bearing, seal และชิ้นส่วนสำเร็จรูปที่เปลี่ยนไม่ได้
- อธิบายแรง อุณหภูมิ สารเคมี สภาพอากาศ วิธีทำความสะอาด และจำนวนรอบใช้งาน
- แยก requirement ที่ยืนยันแล้วออกจากค่าประมาณและความชอบ
- แจ้งจำนวนเป้าหมายและระดับ prototype ว่าเน้น concept, fit, function หรือเตรียม production
- กำหนดวิธีทดสอบและผู้มีอำนาจอนุมัติผล
ข้อผิดพลาดที่พบบ่อยคือส่งรูปโดยไม่มีสเกล ขอ production-ready CAD ทั้งที่ interface ยังไม่ชัด เลือกวัสดุจากชื่อเพียงอย่างเดียว ซ่อน dimension ที่ยังไม่แน่นอน และแก้ชิ้นงานจริงโดยไม่อัปเดต revision record
คำถามที่พบบ่อย
สามารถออกแบบสินค้าจากภาพสเก็ตช์หรือรูปถ่ายได้หรือไม่?
ได้ แต่ภาพเป็นจุดเริ่มต้น ไม่ใช่นิยามสำหรับผลิตที่ครบถ้วน ยังต้องยืนยันขนาด ชิ้นส่วนประกบ geometry ที่มองไม่เห็น ลักษณะการใช้งาน และเป้าหมายการทดสอบ
ต้องมีไฟล์ CAD ก่อนติดต่อผู้ให้บริการ prototype หรือไม่?
ไม่จำเป็น CAD เดิมช่วยให้งานเร็วขึ้น แต่คำอธิบายปัญหาที่ชัดเจน ภาพสเก็ตช์ ชิ้นส่วนอ้างอิง ขนาด และข้อกำหนดการใช้งานอาจเพียงพอสำหรับเริ่มประเมินขอบเขต งานขั้นแรกอาจเป็นการวัดและสร้าง CAD ก่อนผลิต
Prototype รอบแรกควรใช้วัสดุ production จริงหรือไม่?
ควรใช้เมื่อผลทดสอบขึ้นกับพฤติกรรมของวัสดุนั้น งานดูรูปทรงหรือ fit check มักใช้วัสดุที่ทำได้เร็วกว่า แต่การทดสอบแรง ความร้อน การสึก สารเคมี snap fit หรือข้อกำกับอาจต้องใช้วัสดุและกระบวนการที่ใกล้งานจริง
หลังจบงานออกแบบควรได้รับไฟล์อะไรบ้าง?
Deliverable ขึ้นกับขอบเขต อาจประกอบด้วย native CAD หรือ exchange CAD, STEP, mesh สำหรับพิมพ์, drawing, render, bill of materials และ revision note ควรตกลงสิทธิ์ในไฟล์ รูปแบบที่แก้ไขได้ และเกณฑ์ยอมรับก่อนเริ่มงาน
MALIEV ช่วยในขั้นถัดไปได้อย่างไร
เตรียมภาพสเก็ตช์ ขนาดอ้างอิง ชิ้นส่วนประกบ จำนวนที่ต้องการ และคำถามที่ prototype ต้องตอบ จากนั้น MALIEV สามารถช่วยทบทวนข้อมูลและหารือแนวทางผ่านบริการ รับผลิตชิ้นงานและพัฒนา prototype ตามความต้องการ กระบวนการและ deliverable ควรยืนยันจาก requirement ของสินค้าจริง ไม่ควรสรุปจากรูปถ่ายเพียงอย่างเดียว
