ทำไมความหนาผนังและ rib จึงสำคัญก่อนขึ้นรูปกล่องพลาสติก?

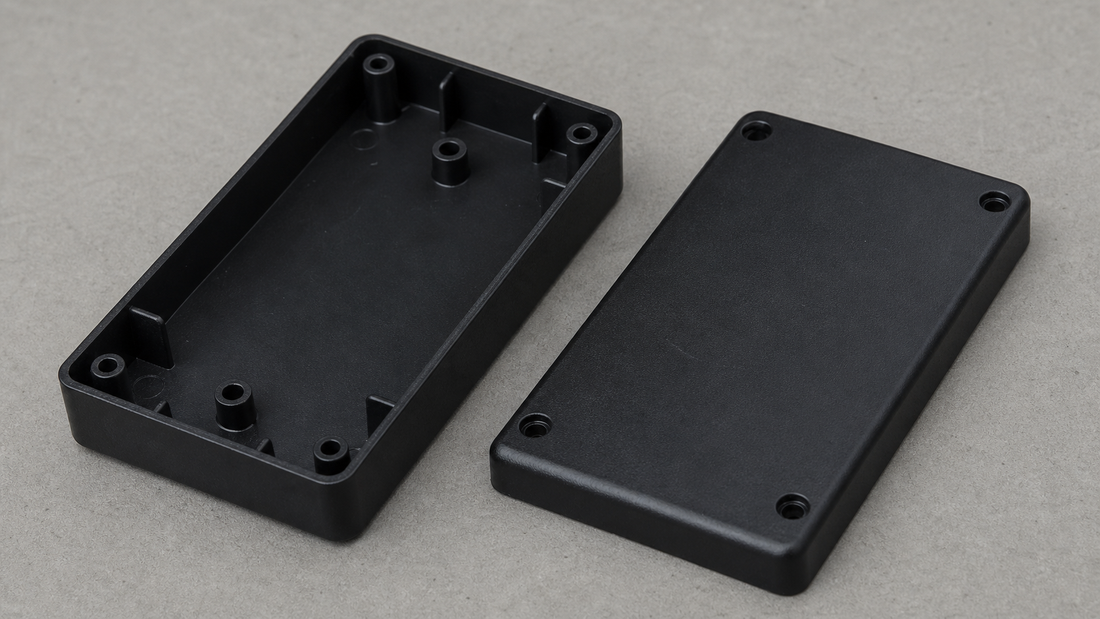

คำตอบโดยตรง: ความหนาผนังและ rib สำคัญเพราะกล่องฉีดพลาสติกต้องเติมเนื้อ อัดแน่น เย็นตัว ปลดออกจากแม่พิมพ์ และประกอบในฐานะรูปทรงพลาสติกที่เชื่อมต่อกันทั้งชิ้น จุดที่หนาไม่ได้ทำให้ผลิตภัณฑ์แข็งแรงขึ้นอย่างเดียว แต่อาจเย็นช้ากว่าผนังข้างเคียง เพิ่ม cycle time เกิดโพรงภายใน ดึงผิวที่มองเห็นให้ยุบเป็นรอย sink หรือเพิ่มการบิดตัว ส่วน rib ช่วยเพิ่มความแข็งได้อย่างมีประสิทธิภาพ แต่ rib ที่หนาเกินไปจะสร้างมวลหนาเฉพาะจุดเช่นเดียวกัน
ก่อนตัดสินใจทำแม่พิมพ์ผลิต ควรกำหนดความหนานามบัญญัติตามเรซินและขนาดชิ้นงาน คว้านส่วนหนาให้กลวง เปลี่ยนความหนาอย่างค่อยเป็นค่อยไป และกำหนดขนาด rib กับ boss เทียบกับผนังข้างเคียง จากนั้นทบทวนตำแหน่ง gate ระยะไหล การหล่อเย็น ทิศทางเปิดแม่พิมพ์ draft การดันชิ้นงาน ผิว cosmetic การยึด และการประกอบ ค่าแนะนำทั่วไปเป็นเครื่องมือคัดกรอง ไม่ใช่สิ่งทดแทนการทบทวน moldability
1. เริ่มจากความหนานามบัญญัติที่เหมาะกับเรซิน แล้วรักษาให้สม่ำเสมอ
พอลิเมอร์หลอมต้องไหลเต็ม cavity ก่อนแนวการไหลแข็งตัว เส้นทางไหลที่บางหรือยาวมากอาจต้องใช้แรงดันสูงและเพิ่มความเสี่ยง hesitation หรือ short shot ส่วนบริเวณหนาเก็บความร้อนนานและหดตัวต่างจากบริเวณอื่น แนวทางเรื่อง wall thickness ของ Autodesk จึงเน้นความหนาสม่ำเสมอเพื่อลดความแตกต่างการหดตัว รอย sink และ warpage
ไม่มีกำแพงหนาค่าเดียวที่เหมาะกับทุกกล่อง ABS, polycarbonate, polypropylene, nylon, วัสดุผสมเส้นใย และ elastomer มีการไหล การหด ความแข็ง และพฤติกรรมผิวต่างกัน พื้นที่ชิ้นงาน ระยะไหล ตำแหน่ง gate ผิว texture ความทนแรงกระแทก และสภาพแวดล้อมก็มีผล ใช้ข้อมูลผู้ผลิตวัสดุและ process window ของผู้ขึ้นรูป หากยังไม่เลือกวัสดุ ให้ระบุสมรรถนะที่ต้องการแทนการเดาเรซิน
2. คว้านส่วนหนาให้กลวงและเปลี่ยนความหนาอย่างค่อยเป็นค่อยไป
แท่นยึดตันหรือมุมหนาอาจดูแข็งแรงใน CAD แต่สร้างมวลความร้อน ผิวด้านนอกแข็งก่อนขณะที่แกนในยังร้อน เมื่อด้านในเย็นและหด ผิวภายนอกอาจยุบหรือชิ้นงานบิด การ coring รักษาขนาดภายนอกไว้พร้อมลดความหนาเฉพาะจุดให้ใกล้ผนังนามบัญญัติ Boss แบบกลวงสามารถรองรับด้วย rib หรือ gusset แทนการทำตัน
เมื่อจำเป็นต้องเปลี่ยนความหนา ให้ใช้ ramp รัศมี หรือ transition ที่ค่อยเป็นค่อยไปแทนขั้นฉับพลัน การเปลี่ยนที่นุ่มนวลช่วยการไหลและลดความเค้นรวม หลีกเลี่ยงการซ้อนหลายฟีเจอร์ในจุดเดียว เพราะผนัง boss, rib, fillet และ sealing land ที่มาบรรจบกันอาจสร้างความหนาจริงมากกว่าที่มองแต่ละฟีเจอร์แยกกัน
| รูปทรง | ผลที่อาจเกิด | คำถามที่ควรถาม |
|---|---|---|
| Boss ตันบนผิว cosmetic | รอย sink ฝั่งตรงข้าม | คว้าน boss และผูกด้วย rib บางได้หรือไม่? |
| ขั้นหนาไปบางแบบฉับพลัน | เย็นไม่สม่ำเสมอ ความเค้น หรือ flow hesitation | ทำ transition ให้ค่อยเป็นค่อยไปได้หรือไม่? |
| กล่องหนาเท่ากันทั้งหมด | น้ำหนัก เวลาหล่อเย็น และความเสี่ยงโพรง | ใช้รูปหน้าตัดและ rib สร้างความแข็งได้หรือไม่? |
| ผนังบางที่ปลายทางไหล | Short shot หรือแรงดันเติมสูง | เรซิน gate และระยะไหลรองรับหรือไม่? |
3. ใช้ rib เพิ่มความแข็ง แต่ฐาน rib ควรบางกว่าผนัง
Rib เพิ่ม moment of inertia ของหน้าตัด จึงต้านการดัดได้โดยไม่ต้องทำผนังทั้งหมดเป็นแผ่นหนา ทิศทาง rib ควรตามแนวแรงดัดจริงและรองรับ boss, sealing flange หรือแผงกว้าง rib ที่มีหน้าที่ชัดเจนไม่กี่แนวมักมีประโยชน์กว่าตารางตกแต่งที่ขวางการไหล การหล่อเย็น การยึด หรือการประกอบ
คู่มือออกแบบอย่างเป็นทางการมักใช้ความหนาฐาน rib ราว 40–60% ของผนังนามบัญญัติข้างเคียงเป็นจุดเริ่มต้น Protolabs และ Autodesk กล่าวถึงขีดใกล้ 60% ในบริบทความเสี่ยง sink แต่ไม่ใช่เกณฑ์รับงานสากล Draft ทำให้ฐานหนากว่าปลาย การหดตัวของเรซินเปลี่ยนผล และ rib สูงหรือวางถี่ยังอาจสร้างปัญหาการเติม การเย็น หรือการปลด ควรวัดที่ฐานซึ่ง rib ต่อกับผนังและใช้รัศมีรากแทนมุมคม
4. ออกแบบ boss, draft, flow และ ejection ร่วมกับ rib
Boss สำหรับสกรูต้องรับแรงประกอบ แต่ทรงกระบอกตันที่ติดตรงกับผนังเป็นรูปทรงเสี่ยง sink ควรคว้านศูนย์กลางสำหรับ fastener รักษาผนัง boss ให้ได้สัดส่วนกับผนังนามบัญญัติ และเชื่อมด้วย rib หรือ gusset ที่บางเหมาะสมเมื่อจำเป็นต้องรองรับด้านข้าง หลีกเลี่ยงวาง boss ชิดผนังนอกจนช่องระหว่างกลางกลายเป็นร่องแคบที่ทำแม่พิมพ์ยาก
Rib และ boss ต้องมี draft เพื่อให้ชิ้นงานหลุดจากแม่พิมพ์ พร้อมรัศมีที่เครื่องมือผลิตได้และเรซินไหลผ่านได้ Ejector pin ควรดันบนบริเวณแข็งแรงที่วางแผนไว้ ไม่ใช่ปลาย rib บอบบางหรือผิว cosmetic ทิศทางแบ่งแม่พิมพ์กำหนดว่า core อยู่ฝั่งใดและชิ้นงานจะค้างอยู่ด้านไหนเมื่อเปิดแม่พิมพ์ การตัดสินใจเหล่านี้ไม่ควรถูกเลื่อนไปหลังจากภายในกล่องแน่นไปด้วยฐาน PCB และ fastener แล้ว
5. ปกป้องผิว cosmetic และตรวจการประกอบ ไม่ใช่เฉพาะมิติแยกจุด
กำหนดผิว A-side ที่มองเห็นก่อนทำ DFM รอย sink ตรงข้าม boss อาจยอมรับไม่ได้บนฝาที่เห็นชัดแม้ไม่กระทบโครงสร้าง แต่รอยเดียวกันอาจยอมรับได้บนผิวอุตสาหกรรมที่ซ่อนอยู่ Texture เปลี่ยนการมองเห็นข้อบกพร่องได้ แต่ไม่ควรใช้แทนการแก้จุดหนาที่หลีกเลี่ยงได้
Warpage อาจปรากฏเป็นช่องว่างรอบขอบ ฐานโยก snap ไม่ตรง gasket ถูกกดไม่สม่ำเสมอ หรือรูสกรูที่ต้องดึง housing ให้เข้ารูป การตรวจควรครอบคลุมทั้งชิ้นงานอิสระและสภาพประกอบ checking nest หรือ mating fixture เฉพาะช่วยประเมิน flatness และ fit อย่างสม่ำเสมอ ส่วนต้นแบบ housing ช่วยเผยแรงประกอบก่อนตัดเหล็ก tooling เป้าหมายมิติต้องระบุ interface สำคัญและสภาวะที่ใช้ตรวจ
เช็กลิสต์ก่อนทำ tooling สำหรับกล่องพลาสติกขึ้นรูป
- เลือกเรซินหรือระบุความต้องการด้านแรงกระแทก ความร้อน สารเคมี UV การลามไฟ และรูปลักษณ์
- กำหนดผนังนามบัญญัติและตรวจ thickness ทั้งโมเดล CAD
- คว้าน boss ตันและ pad หนา หลีกเลี่ยงซ้อนฟีเจอร์ใน junction หนาจุดเดียว
- กำหนดฐาน rib เทียบกับผนังข้างเคียง แล้วทบทวนความสูง ระยะห่าง draft และรัศมีราก
- ระบุผิว cosmetic, sealing interface, snap fit, สกรู connector และ datum สำคัญ
- ยืนยันทิศทางแบ่ง undercut, draft, สมมติฐาน gate ทางหล่อเย็น และตำแหน่ง ejector
- ทดสอบชุดประกอบต้นแบบและบันทึกผล fit แรง และสภาพแวดล้อม
- ส่งจำนวนคาดการณ์และสมมติฐานการผลิต เพราะกลยุทธ์ tooling ขึ้นกับข้อมูลนี้
ข้อผิดพลาดทั่วไปคือทำทุกผนังให้หนาขึ้นเพื่อ “ความปลอดภัย” คัดลอกอัตราส่วน rib โดยไม่พิจารณา draft และเรซิน วาง boss ตันหลัง show surface และสั่งทำ tooling ก่อน PCB, gasket, fastener และแรงจาก connector จะนิ่ง การแก้ที่แพงที่สุดมักเป็นสิ่งที่พบหลังตัดเหล็กแล้ว
คำถามที่พบบ่อย
ผนังทุกด้านของกล่องฉีดพลาสติกต้องหนาเท่ากันทุกจุดหรือไม่?
เป้าหมายคือความหนานามบัญญัติที่สม่ำเสมอ แต่บางตำแหน่งอาจจำเป็นต้องเปลี่ยนความหนา ควรเปลี่ยนอย่างค่อยเป็นค่อยไป หลีกเลี่ยงจุดหนาเฉพาะที่ และทบทวนเรซิน การไหล การหล่อเย็น gate แม่พิมพ์ และข้อกำหนดผิวทั้งหมดก่อนสรุป CAD
rib เสริมความแข็งควรหนาเท่าใด?
จุดเริ่มต้นที่พบในคู่มือจำนวนมากคือฐาน rib ประมาณ 40–60% ของความหนาผนังนามบัญญัติข้างเคียง แต่ไม่ใช่การรับประกันสากล ยังต้องทบทวนเรซิน ผิวที่ต้องการ ความสูง rib, draft, ทิศทางการไหล และเครื่องมือแม่พิมพ์
ทำไม rib ที่หนาจึงทิ้งรอยบนผิวด้านนอกได้?
จุดต่อ rib กับผนังมีมวลพลาสติกมากกว่า จึงเย็นและหดตัวต่างจากผนังรอบข้าง การหดตัวเฉพาะจุดอาจดึงผิว cosmetic ฝั่งตรงข้ามเข้าด้านในจนเกิดรอย sink
ควรส่งไฟล์อะไรเมื่อขอผลิตชิ้นส่วนพลาสติกขึ้นรูป?
ส่งไฟล์ STEP ข้อกำหนดวัสดุหรือสมรรถนะ จำนวนที่คาด ผิว cosmetic รายละเอียดการประกอบและยึด มิติสำคัญ สภาพแวดล้อม และผลต้นแบบหรือการทดสอบถ้ามี การตัดสินใจทำ tooling ควรตามหลังการทบทวน moldability
