เมื่อไหร่ควรพิมพ์ 3D Jig หรือ Fixture แทนการ Machining?
คำตอบโดยตรง: ควรพิมพ์ 3D jig หรือ fixture เมื่อเครื่องมือมีรูปทรงเฉพาะสำหรับชิ้นงานหนึ่งแบบ ต้องการจำนวนไม่มาก มีโอกาสแก้แบบ และต้องรับแรง ความร้อน การสึก หรือสารเคมีในระดับที่วัสดุพิมพ์ซึ่งผ่านการตรวจสอบแล้วรองรับได้ แต่ควร machining เครื่องมือ หรือใช้โครงพิมพ์ร่วมกับ insert, bushing, pad และ locating hardware โลหะ เมื่อเครื่องมือต้องรับแรงตัดสูง แรงกระแทกซ้ำ อุณหภูมิสูง การเสียดสีมาก หรือรักษาตำแหน่งอ้างอิงที่แน่นอนเป็นเวลานาน
คำถามที่มีประโยชน์จึงไม่ใช่แค่ “พลาสติกหรือโลหะ?” แต่ต้องถามว่าเครื่องมือนี้ต้อง locate, guide, support, protect หรือตรวจสอบอะไร และหากชิ้นงานเคลื่อนจะเกิดผลเสียแค่ไหน Manufacturing aid ที่ดีต้องกำหนดตำแหน่งชิ้นงานจาก datum ที่ทำซ้ำได้ ส่งแรงผ่าน load path ที่มั่นคง ให้ผู้ปฏิบัติงานใส่และถอดชิ้นงานได้อย่างปลอดภัย และมีวิธีตรวจสอบก่อนนำเข้าสู่การผลิต
1. เครื่องมือนี้เป็น jig, fixture หรือ inspection aid?
Jig ใช้กำหนดตำแหน่งชิ้นงานและช่วยนำทางการทำงาน เช่น drill template ที่มีรูนำเครื่องมือ ส่วน fixture ทำหน้าที่ยึดหรือ locate ชิ้นงานระหว่างการประกอบ การติดกาว การตรวจสอบ การทำเครื่องหมาย หรือขั้นตอนอื่น Inspection aid อาจรองรับชิ้นงานบน datum ที่กำหนด หรือใช้สร้างเงื่อนไข go/no-go แต่ไม่ควรอ้างว่าเป็น calibrated metrology หากวิธีตรวจสอบทั้งหมดไม่ได้รองรับข้อกล่าวอ้างนั้น
ชื่อเรียกสำคัญน้อยกว่าหน้าที่ ลองเขียนลำดับการทำงานสั้น ๆ เช่น วางชิ้นงานบน pad สามจุด เลื่อนไปชน side locator สองจุด ปิด clamp หนึ่งตัว ใส่ fastener สองตัว แล้วถอดชิ้นงานออกโดยไม่งอ connector ลำดับนี้จะเปิดเผย datum, access, ทิศทางแรง clamp, clearance และ failure mode ที่ต้องออกแบบรองรับ
| หน้าที่ของเครื่องมือ | คำถามออกแบบที่สำคัญ | ความเสี่ยงที่พบบ่อย |
|---|---|---|
| Assembly fixture | Feature ใดต้องกำหนดตำแหน่งก่อนขันยึด? | ยึดเกิน constraint, ชิ้นงานติด หรือเข้าถึง fastener ไม่ได้ |
| Drill หรือ trim jig | นำทางเครื่องมืออย่างไรและควบคุมการสึกอย่างไร? | Guide สึก เศษตัดทำให้เสียหาย หรือ tool สัมผัส polymer |
| Bonding fixture | ควบคุมแรงกด กาวล้น และการปลดชิ้นงานอย่างไร? | ชิ้นงานติด แรงกดไม่สม่ำเสมอ หรือเกิดการปนเปื้อน |
| Inspection nest | จำลอง datum ใด และเงื่อนไขใดเป็นตัวตัดสินรับงาน? | รับชิ้นงานผิดพลาดเพราะผิวอ้างอิงยืดหยุ่นหรือสึก |
2. เมื่อไหร่ 3D printing เป็นทางเลือกที่เหมาะสม
Printed tooling เหมาะกับงาน low-volume, high-mix เพราะแก้ CAD ได้โดยไม่ต้องสร้าง hard tooling แบบเดิมใหม่ทั้งหมด นอกจากนี้ยังรวม conformal nest, ช่องสอดนิ้ว, ทางเดินสาย, ตัวระบุที่ขึ้นรูปเป็น geometry, vacuum passage และโครงสร้างภายในน้ำหนักเบาไว้ในชิ้นเดียวได้ Stratasys ระบุการใช้ additive jig และ fixture สำหรับงานประกอบ งานเจาะ การตรวจสอบ การจับยึด และการกำหนดตำแหน่ง ขณะที่ Formlabs ระบุ low-volume high-mix tooling, assembly aid, inspection fixture และ ergonomic tool เป็นกลุ่มงานที่เหมาะสม
ประโยชน์เหล่านี้ไม่ได้แปลว่าเครื่องมือพิมพ์ทุกชิ้นจะถูกกว่าหรือเร็วกว่าเสมอ ต้องรวมเวลาออกแบบ CAD เวลาพิมพ์ การถอด support, post-processing, hardware ที่ซื้อเพิ่ม การ validate การบำรุงรักษา และจำนวนครั้งที่คาดว่าจะต้องเปลี่ยน หากเครื่องมือมี geometry ง่าย แบบไม่เปลี่ยน และต้องใช้หนักหลายปี แผ่น machining ที่ใช้ locator มาตรฐานอาจคุ้มค่าตลอดอายุงานกว่า แต่หากชิ้นงานเปลี่ยนทุกสัปดาห์หรือเครื่องมือต้องแนบกับผิวซับซ้อน การพิมพ์อาจลดการ machining และ assembly ได้มาก
ชิ้นพิมพ์รุ่นแรกยังใช้เป็น prototype ลดความเสี่ยงได้ โดยตรวจ operator access, ตำแหน่ง clamp, collision clearance, วิธีใส่ชิ้นงาน และ datum selection ก่อนปล่อยแบบเครื่องมือ hybrid หรือโลหะจริง
3. ออกแบบ locating scheme ก่อนเพิ่ม clamp
Fixture ควรกำหนดตำแหน่งชิ้นงานอย่างทำซ้ำได้โดยไม่บังคับให้ชิ้นงานบิด สำหรับชิ้นงานทรงปริซึมที่แข็ง ผู้ออกแบบมักพิจารณา primary, secondary และ tertiary datum โดย contact ชุดแรกสร้างระนาบ ชุดถัดไปควบคุมทิศทางด้านข้าง และ contact สุดท้ายกำจัดการเคลื่อนที่ที่เหลือ อย่างไรก็ตาม scheme จริงต้องอ้างอิงชิ้นงาน drawing และ operation จริง ชิ้นงาน molded หรือ printed ที่ยืดหยุ่นอาจต้องกระจาย support แทน point contact ที่ทำให้ผิวเสียรูป
Clamp ควรดันชิ้นงานเข้าหา locator ไม่ใช่ดึงออกหรือสร้างผิวอ้างอิงใหม่ที่ควบคุมไม่ได้ วางแนวแรง clamp ใกล้บริเวณที่มี support และเพิ่ม hard stop เพื่อป้องกันผู้ใช้ออกแรงจนชิ้นงานยุบ ใช้ contact pad ที่เปลี่ยนได้เมื่อผิวสวยหรือการสึกมีความสำคัญ และทำ relief รอบ flash, burr, texture หรือ variation ที่ทราบ เพื่อให้ fixture อ้างอิง feature ที่ตั้งใจจริง
ต้องวางแผนวิธีใส่และถอดชิ้นงานไปพร้อมกัน Nest ที่สมบูรณ์ใน CAD อาจใช้จริงไม่ได้หากนิ้วเข้าไม่ถึง สายถูกหนีบ เศษสะสมใต้ datum หรือผู้ปฏิบัติงานใส่ชิ้นงานกลับด้าน Poka-yoke ควรป้องกัน orientation ผิดด้วย geometry ที่ชัดเจน ไม่ควรพึ่งคำสั่งงานเพียงอย่างเดียว
4. ตัดสินใจว่าผิวใดต้องเป็นโลหะหรือเปลี่ยนได้

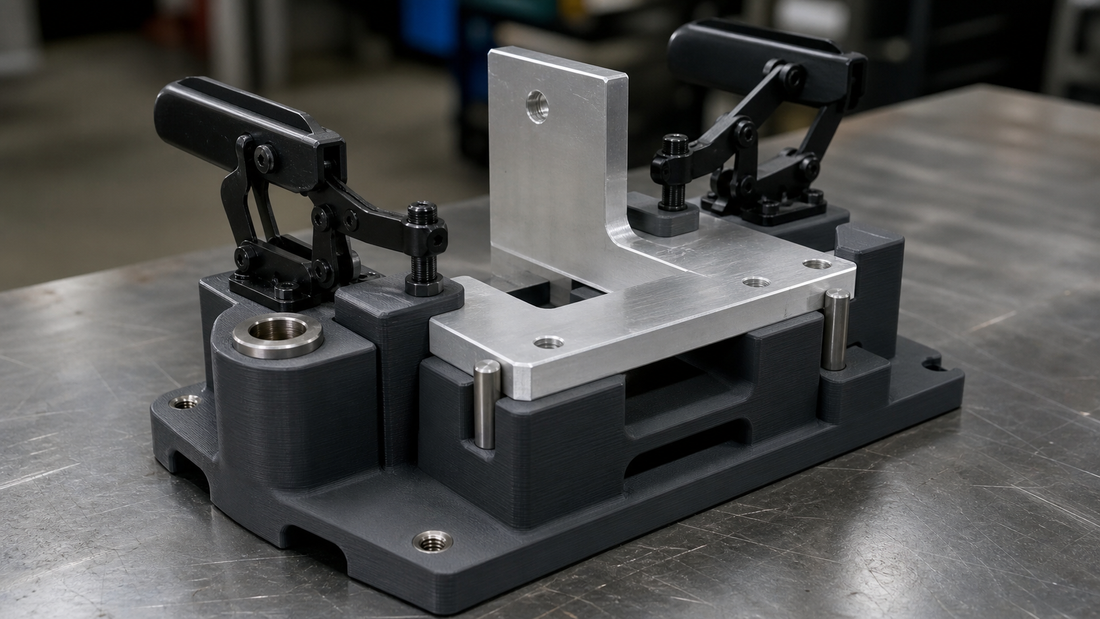

โครง polymer สามารถทำงานร่วมกับ hardware มาตรฐานได้ เช่น threaded insert, shoulder screw, dowel pin, drill bushing, wear plate, magnet, spring, toggle clamp และ elastomer pad จึงวางวัสดุทนทานเฉพาะตำแหน่งที่ต้องการได้ เครื่องมือเจาะควรวิ่งผ่าน guide ที่เหมาะสมและเปลี่ยนได้ แทนการเสียดสีกับรูพิมพ์ซ้ำ ๆ Precision locating pin ควรติดตั้งใน bore หรือ metal interface ที่ควบคุมและตรวจสอบได้
เลือกวัสดุจากสภาพแวดล้อม ต้องพิจารณาอุณหภูมิ clamp load ต่อเนื่อง แรงกระแทก coolant หรือ solvent, รังสี UV, abrasion และวิธีทำความสะอาด Polymer บางชนิดเกิด creep ภายใต้แรงค้าง ทิศทางพิมพ์บางแนวอ่อนกว่าแนวอื่น และ photopolymer บางชนิดเปราะหรือเปลี่ยนคุณสมบัติเมื่อได้รับสภาพแวดล้อม ข้อมูลจากผู้ผลิตเป็นเพียงจุดเริ่มต้น เครื่องมือสำเร็จยังต้อง validate กับงานจริง
เลือก build orientation จาก load path และผิวที่ต้องควบคุม อย่าวาง cantilever สำคัญให้รับแรงในแนว interlayer ที่อ่อนโดยไม่มีผลทดสอบ ใช้ radius ที่เหมาะสมตรง transition รับแรง เพิ่มเนื้อรอบ insert และเผื่อ access สำหรับเครื่องมือติดตั้ง หาก datum surface ต้องควบคุมแน่นกว่ากระบวนการพิมพ์ทำได้อย่างสม่ำเสมอ ควรเผื่อ stock สำหรับ machining หรือใช้ชิ้นส่วนอ้างอิงแยก
5. Validate fixture ก่อนใช้งานผลิต
การ validate ต้องจำลอง operation ไม่ใช่แค่แสดงว่าชิ้นงานใส่ได้หนึ่งครั้ง ควรทดสอบการใส่ซ้ำ การป้องกัน orientation ผิด ระยะเอื้อม clamp, operator clearance, cycle time, การสะสมเศษ และการกลับสู่ supported condition เดิม สำหรับ guide หรือ inspection aid ต้องเปรียบเทียบผลกับวิธีอ้างอิงที่เหมาะสม และบันทึก revision ของ fixture, กระบวนการพิมพ์ วัสดุ orientation, hardware และผล acceptance
ควรกำหนดรอบตรวจเครื่องมือด้วย รอยสึก มุมแตกร้าว insert หลวม locating pad ที่ถูกขัดจนเงา ความเสียหายจากความร้อน และเศษที่ฝังอยู่สามารถทำให้ process เปลี่ยนได้ กำหนดเกณฑ์เปลี่ยนหรือ re-verify จากความเสี่ยงและการใช้งานจริง ไม่ควรสมมติว่า printed tool จะใช้งานได้ตลอดไป งาน safety-critical, regulated หรือพลังงานสูงต้องผ่าน engineering review ที่เหมาะกับงานนั้น
- ระบุ operation และผลเสียหากชิ้นงานเคลื่อน
- ระบุ datum และ variation ที่ยอมรับได้ของชิ้นงาน
- ประเมินแรง อุณหภูมิ สารเคมี การสึก และ duty cycle
- ส่งแรง clamp เข้าหา locator ที่มี support
- ใช้ส่วนโลหะหรือส่วนเปลี่ยนได้ตรง wear และ precision interface
- ตรวจวิธีใส่ ถอด ทำความสะอาด และ mistake-proofing
- ทดสอบหลายรอบและบันทึก tool revision
คำถามที่พบบ่อย
FDM fixture ใช้จับชิ้นงานสำหรับเจาะได้หรือไม่?
ใช้จับหรือกำหนดตำแหน่งชิ้นงานที่เหมาะสมได้เมื่อผ่านการ validate เรื่อง stiffness, support, temperature และ clamping แต่การนำทางดอกเจาะซ้ำควรใช้ bushing หรือ metal guide ที่เหมาะสมและเปลี่ยนได้ ต้องพิจารณาแรงตัด ความร้อนจากเศษ และผลของการเสียหายด้วย
รูใน fixture ควรทำขนาดเท่าชิ้นงานพอดีหรือไม่?
ไม่ควรกำหนดแบบนั้นโดยอัตโนมัติ ต้องเผื่อ variation ของชิ้นงาน variation จากการพิมพ์ วิธีใส่ เศษ และผลจากอุณหภูมิ โดยยัง locate จาก datum ที่ตั้งใจ Critical fit ต้องกำหนดจาก requirement ที่วัดได้ ไม่ใช่ clearance ค่ากลางที่ใช้กับทุกงาน
เมื่อไหร่ควร CNC machining fixture แทน?
Machining มักเหมาะกว่าเมื่อมีแรงสูง อุณหภูมิสูง การสึกแบบ abrasive, duty cycle ยาว geometry คงที่ หรือผิวอ้างอิงที่ต้องควบคุมแน่นและทนทาน ส่วน hybrid fixture ที่ใช้โครงพิมพ์ร่วมกับโลหะเป็นทางเลือกระหว่างสองแบบได้
ขอราคา 3D-printed jig หรือ fixture ต้องส่งข้อมูลอะไร?
ส่ง CAD หรือตัวอย่างชิ้นงาน ลำดับ operation, datum ที่ต้องใช้ access ของ clamp หรือ tool, แรงและสภาพแวดล้อม จำนวนที่ต้องการ duty cycle และวิธียอมรับผล พร้อมทำเครื่องหมาย cosmetic, precision, wear และ safety-critical interface
