ควรพิจารณา draft angle และ parting direction อย่างไรก่อนฉีดพลาสติก?
คำตอบสั้น: เลือก mold pull direction และ parting line ก่อนใส่ draft ทุกผิวที่ขนานกับทิศเปิด/ejection ต้องตรวจ taper และทุกฟีเจอร์ที่เกี่ยวหลัง core/cavity คือ undercut ที่เป็นไปได้ มุมที่ต้องใช้ไม่มีค่าเดียว ขึ้นกับ depth การหดวัสดุ texture geometry ejection และแนวคิด tool
ลูกค้าที่ค้นหา “draft angle injection molding เท่าไร” มักต้องการตัวเลข แต่คำตอบที่ดีกว่าคือลำดับตัดสินใจ Draft วัดเทียบ pull direction เปลี่ยน direction ก็เปลี่ยนผิวที่ผ่าน Autodesk ต้องให้ pull direction หรือ parting line ทั้งตอนสร้างและวิเคราะห์ หากไม่มี reference มุมไม่มีความหมายผลิต

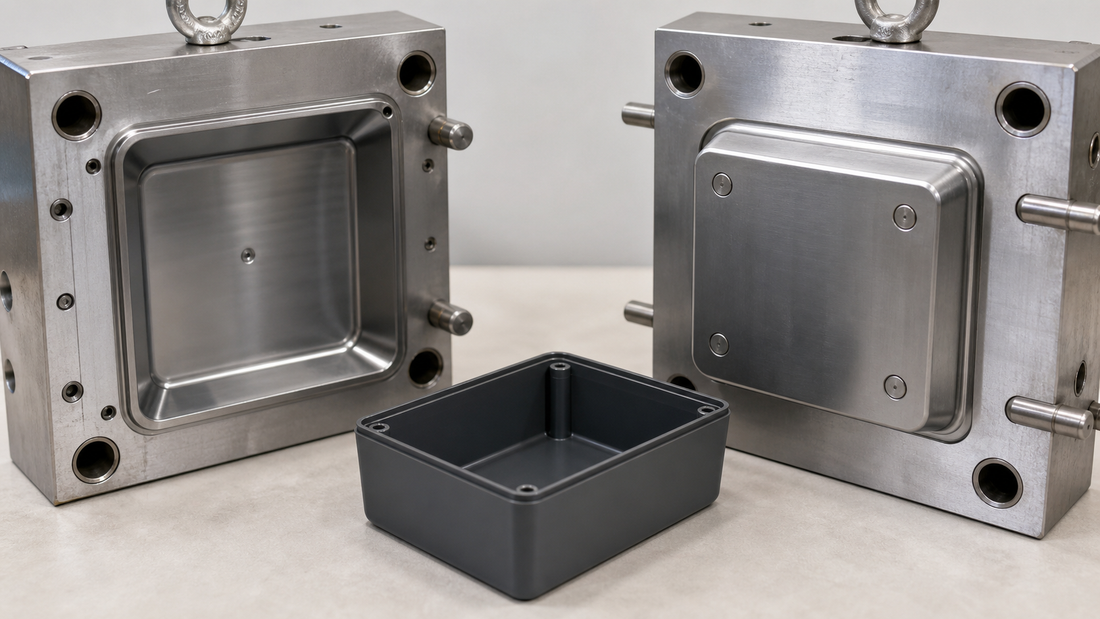

1. เริ่มจาก pull direction ไม่ใช่มุม
Primary pull คือทิศที่ core/cavity หลักแยก วาง part ให้พื้นที่ใหญ่และฟีเจอร์สำคัญ release ตาม motion นี้ ตรวจ wall rib boss slot และ opening จากทิศนั้น ผิวตั้งฉากกับ pull โดยทั่วไปไม่ใช่ draft wall ส่วนผิวขนานต้องมี draft
Direction ยังมีผลว่าชิ้นเกาะ mold half ใดหลังเปิดและ ejector ทำงานที่ไหน Moldflow ระบุว่าพลาสติกหดรัด core ทำให้ eject ยากหากไม่มี draft แนวคิดที่ดีต้องมีผิวรองรับให้ eject พร้อมปกป้อง cosmetic/functional face
| การตัดสินใจ | คำถาม | หลักฐาน |
|---|---|---|
| Primary pull | สอง half เปิดโดยไม่กัก geometry? | Section มีลูกศรหรือ oriented CAD |
| Parting line | Core/cavity พบกันที่ไหน? | Split outline และ cosmetic review |
| Draft reference | ขอบ/plane ใดคงที่ขณะ taper? | มิติ critical ที่ปลายควบคุม |
| Undercut | ฟีเจอร์ใดเกี่ยวหลัง primary pull? | รายการ side action/lifter/redesign |
2. วาง parting line โดยตั้งใจ
Parting plane คือที่ mold half แยก Intersection กับชิ้นสร้าง parting line ซึ่งทิ้ง witness และเป็นจุด flash ได้ วางห่างจากผิว cosmetic seal หรือ slide ที่ไวเมื่อทำได้ ขอบผลิตภัณฑ์ที่ตั้งใจซ่อนเส้นได้ดีกว่ากลางผิวโชว์เรียบ
Parting ยังสร้าง shutoff—ผิว steel ปิด opening—และกำหนดว่ารูข้างเป็น undercut หรือไม่ เส้น stepped ซับซ้อนแก้ geometry แต่ทำ mold ยากขึ้น ประเมิน gate vent ejection trimming inspection กับทีม tooling ไม่ใช่ดูความสวยอย่างเดียว
3. เลือก draft จาก depth texture material และ ejection
ผนังลึกเพิ่มพื้นที่สัมผัส Texture สร้าง micro-undercut ที่ต้อง clearance เพิ่ม Shrinkage และ stiffness เปลี่ยนแรงรัด core Autodesk ระบุ roughness complexity ejection depth และ material เป็นปัจจัย และเตือน analysis ผิดหาก model ไม่ oriented ตาม parting plane จริง
ใช้ guidance ของ material/molder เป็นจุดเริ่มแล้ว review feature จริง Protolabs ระบุ smooth wall ใช้ draft ปานกลาง ส่วน texture/shutoff ต้องมากขึ้น ค่า service-specific ไม่ควร copy ทุก mold ใส่ draft มากเท่าที่ product ยอมรับ โดยเฉพาะ rib ลึกและ textured wall
กำหนด fixed reference เมื่อ draft หาก outer size ที่ parting line ควบคุม assembly ให้ taper ไปปลายไกลโดยไม่ขยับขอบนั้น บน inner wall การทำเดียวกันเปลี่ยน opening หรือ thickness ตรวจ enclosure ทั้งสอง half หลัง draft ไม่ใช่ดู body เดี่ยว
4. ระวัง wall thickness boss และ rib เมื่อ taper
Draft inner/outer wall แยกกันทำให้ผนังหนาปลายหนึ่งบางอีกปลาย Core-cavity approach ช่วยให้ผนังคู่ขนานและ section ใช้งานดี Deep narrow steel rib ใน mold vent polish cool ยาก การเปลี่ยนเป็น open core/cavity ช่วย tool access
Boss/rib ต้อง release เช่นกัน ใส่ draft ถูกทิศและ root radius เหมาะกับ wall Boss ตรงใน prototype อาจรัด core จริง ตรวจ screw alignment และ mating clearance หลัง draft เพราะมิติบน/ล่างไม่เท่ากันแล้ว
5. ระบุ undercut และ side action ตั้งแต่ต้น
Undercut ขวาง release ตรงใน primary pull เช่น side hole hook inward lip และ reverse draft แก้ได้ด้วยเปลี่ยน parting เปิด feature ถึงขอบ ใช้ pass-through core แบ่ง product หรือเพิ่ม side action/lifter
Side action เหมาะได้แต่เพิ่ม moving steel travel wear timing และพื้นที่ mold รวมทั้งทิ้ง witness/shutoff boundary อย่าเพิ่มโดยบังเอิญเพราะ prototype มีรูข้างสะดวก ต้องตัดสินว่าฟีเจอร์คุ้ม tooling complexity หรือไม่
6. ทำ prototype แบบ mold-aware และเตรียม review
3D printing/CNC ทำ zero-draft shape ที่ mold eject ไม่ได้ หาก injection molding เป็น route อนาคต ให้ใส่ draft/split ใน prototype ตั้งแต่ต้น จะเห็นผลต่อ grip fit gap appearance และ component space ก่อน tooling แต่ไม่แทน moldflow material cooling/ejection analysis
- แสดง primary pull และ parting line
- ทำเครื่องหมาย fixed edge และมิติที่ draft เปลี่ยน
- ระบุ finish/texture zone
- ระบุ material candidate และ environment
- highlight undercut และ side action/redesign
- ระบุ cosmetic seal และ mating surface
- แนบ assembly CAD และ drafted prototype เมื่อมีประโยชน์
สำหรับคำขอผลิตกับ MALIEV ส่ง CAD แบบ mold-aware, assembly context และเป้าหมาย prototype เพื่อหารือ rapid prototype หรือ design preparation โดยไม่อ้างว่าต้นแบบอย่างเดียว validate หรือรับประกัน injection-molding tool
คำถามที่พบบ่อย
Draft angle ใน injection molding คืออะไร?
Draft คือความเอียงบนผิวที่หากไม่เอียงจะขนานกับการเปิด mold หรือการ eject ช่วยให้ชิ้นเย็นหลุดโดยไม่ลาก ขีด บิด หรือเสียหายมากเกินไป
ควรใส่ draft เท่าไร?
ไม่มีมุมสากลค่าหนึ่ง Draft ที่ต้องใช้ขึ้นกับ pull direction การหดตัววัสดุ ความลึกผนัง finish/texture เรขาคณิต ejection และแนวทาง tooling ต้องอ้างคำแนะนำวัสดุและผู้ทำ mold สำหรับงานจริง
ควรวาง parting line ของ enclosure ที่ใด?
วางตรงที่ mold แยกได้โดยไม่กักชิ้น พร้อมพิจารณารูปลักษณ์ flash shutoff gate vent การควบคุมมิติ และ assembly ขอบ maximum outline หรือขอบตั้งใจมักจัดการง่าย แต่ตำแหน่งดีที่สุดขึ้นกับชิ้นงาน
ต้นแบบ 3D print พิสูจน์ได้หรือไม่ว่าฉีดขึ้นรูปได้?
ไม่ได้ ต้นแบบช่วยตรวจ form fit access และการใช้งาน โดยเฉพาะเมื่อใส่ draft แต่ไม่พิสูจน์ filling cooling shrinkage ejection ทางทำ tool หรือพฤติกรรมวัสดุผลิตจริง
