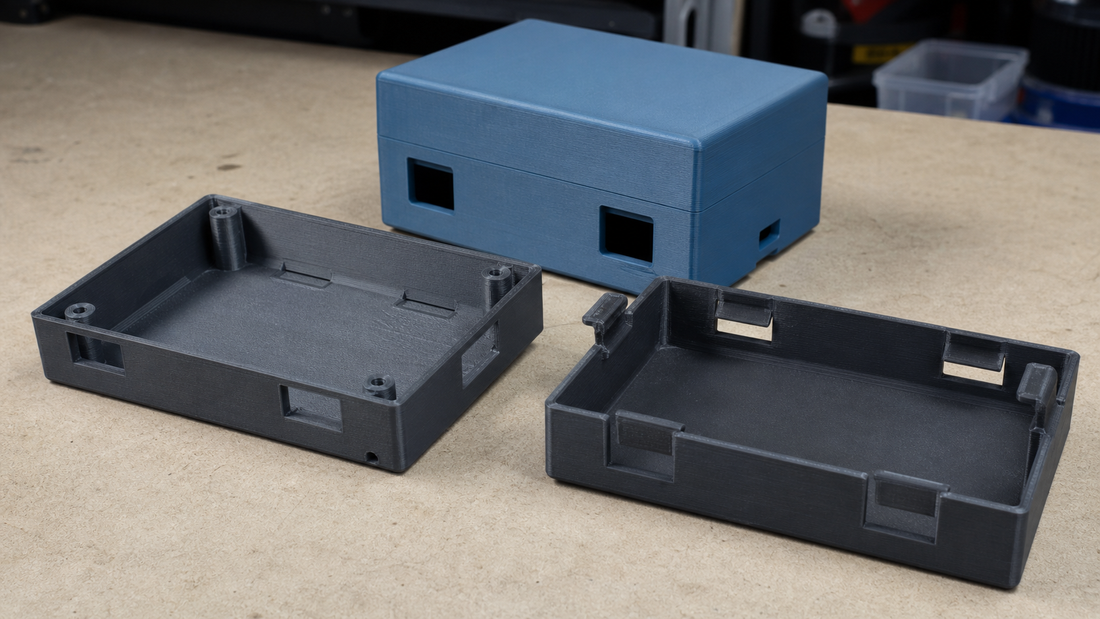

3D-printed snap-fit enclosure halves with hooks, windows and assembled sample
ข่าวสาร

ออกแบบ snap fit งานพิมพ์ 3 มิติอย่างไรไม่ให้หัก?

คำตอบสั้น: snap fit งานพิมพ์ 3 มิติที่เชื่อถือได้ต้องมีเส้นทางการโก่งที่ควบคุมได้ วัสดุที่รับ strain นั้นได้ โคนคานที่ถ่ายแรงอย่างราบรื่น ทิศทางพิมพ์ที่รองรับโหลดดัด และวิธีทดสอบที่ทำซ้ำได้ ไม่ควรเริ่มจากคัดลอกขนาดตะขอ ควรเริ่มจากกำหนดว่ารอยต่อต้องประกอบ ยึด และปลดอย่างไร แล้วทำต้นแบบคาน snap กับ receiver คู่กันด้วยกระบวนการจริง

ลูกค้าที่ค้นหา “ทำ snap fit งานพิมพ์ 3 มิติอย่างไร” มักต้องการลดการใช้สกรูหรือทำให้ต้นแบบกล่องให้ความรู้สึกเหมือนผลิตภัณฑ์จริง แต่เสียงคลิกตอนประกอบยังไม่ใช่หลักฐานเพียงพอ ฟีเจอร์อาจแตกที่โคน สูญเสียแรงยึดจากการคืบ ทำลาย receiver หรือปลดไม่ได้ คู่มือนี้เปลี่ยนแนวคิดดังกล่าวให้เป็นข้อกำหนดทางวิศวกรรมที่ทดสอบได้

คูปอง cantilever snap fit ที่เปรียบเทียบความยาวคาน การ taper และรูปทรงโคน
ความยาวคาน การ taper และรูปทรงโคนเปลี่ยนตำแหน่งที่ strain เกิดขึ้น ตะขอที่ดูใหญ่กว่าไม่ได้ปลอดภัยกว่าโดยอัตโนมัติ

1. กำหนดหน้าที่และอายุใช้งานของ snap fit

รอย snap ทำงานด้วยการโก่งฟีเจอร์ชั่วคราวเพื่อให้ตะขอผ่าน receiver หรือ undercut แล้วคืนตัวพอที่จะยึดชุดประกอบ ก่อนขึ้นโมเดลต้องตัดสินใจว่าเป็นการปิดถาวรครั้งเดียว ฝาสำหรับซ่อมบำรุงเป็นครั้งคราว หรือตัวล็อกที่ผู้ใช้เปิดปิดบ่อย ทั้งสามกรณีเป็นโจทย์ต่างกัน ฝาถาวรเน้นแรงยึดและการงัดแงะ ฝาซ่อมต้องมีเส้นทางปลดชัดเจน ส่วน latch ที่ใช้บ่อยต้องมีแรงเหมาะสมและทน fatigue การสึก และการคลายตัว

เขียนสถานะที่ต้องการให้ครบ: ทิศทางใส่ แรงประกอบสูงสุด ทิศโหลดที่ต้องยึด ระยะคลอน วิธีปลด จำนวนรอบ อุณหภูมิ สารเคมี และอนุญาตให้ใช้เครื่องมือหรือไม่ รวมถึงพฤติกรรมที่ปลอดภัยเมื่อโหลดเกิน บางครั้งยอมให้ latch ขนาดเล็กที่เปลี่ยนได้เสียหายดีกว่าให้ผนังกล่องราคาแพงแตกร้าว

คำถามออกแบบเหตุผลหลักฐานที่ควรมี
ถาวรหรือถอดซ่อม?กำหนดมุมตะขอและทางเข้าปลดสาธิตการประกอบและถอด
คานต้องโก่งเท่าไร?กำหนด strain ที่โคนภาพ section และเส้นทางเคลื่อนที่
ต้องยึดโหลดเท่าไร?กำหนด engagement ของตะขอการทดสอบ retained load
กี่รอบและสภาพแวดล้อมใด?กำหนดความเสี่ยง fatigue สึก และ creepcycle test หลายชิ้นหลัง conditioning
การประกอบกล่องงานพิมพ์ 3 มิติที่จัดแนวตรงและมีตะขอ snap ด้านข้าง
เดือยกำหนดตำแหน่งควรจัดแนวกล่องก่อนที่ตะขอจะรับโหลด ไม่ควรบังคับให้ snap แก้การเยื้องศูนย์มาก

2. ออกแบบคานจาก strain ไม่ใช่ดูเฉพาะแรง

Cantilever snap ทั่วไปทำงานเหมือนคานยืดหยุ่น ระหว่างประกอบ ผิวนำจะดันตะขอหลบและ strain ดัดสูงสุดมักอยู่ใกล้โคนยึด คานที่สั้นหรือหนากว่าจะแข็งขึ้นและอาจสร้างทั้งแรงและ strain สูง การเพิ่มความยาว taper ความหนา และทำโคนโค้งช่วยกระจายการดัดได้เหมาะสมกว่า แนวทางของ Formlabs ก็เน้นคานที่ยาวขึ้น รูปทรง taper และ transition โค้งเพื่อจัดการความเค้น

รัศมีโคนมีความสำคัญเพราะมุมในคมรวมความเค้นตรงตำแหน่งที่ bending moment สูงอยู่แล้ว หลีกเลี่ยงร่องตกแต่ง การเปลี่ยนความหนาฉับพลัน และ seam บางบริเวณนั้น Receiver ต้องมีผิวนำสำหรับประกอบและผิวยึดที่เหมาะกับความต้องการปลด ผิวยึดชันอาจจับแน่นแต่ทำให้ซ่อมไม่ได้หรือทำให้คานรับโหลดเกินระหว่างถอด

แยกหน้าที่จัดแนวออกจากหน้าที่ยึด ใช้ผนัง ราง lug หรือ pin ป้องกันการเลื่อนด้านข้าง ให้ตะขอ snap ทำหน้าที่ปิด ไม่ใช่ควบคุมทุกองศาการเคลื่อนที่ ตรวจ swept volume ของคานตลอดช่วงโก่งเพื่อไม่ให้ชิ้นส่วนภายใน rib หรือสายไฟขวางทาง

เครื่องพิมพ์ FDM กำลังพิมพ์คาน snap fit แบบนอนในระนาบสร้าง
สำหรับ FDM การวางคานในระนาบสร้างช่วยลดโอกาสที่โหลดดัดหลักจะแยกผิวระหว่างชั้น แต่ยังต้องทบทวนทิศทางของชิ้นงานทั้งชิ้น

3. จับคู่วัสดุและทิศทางพิมพ์กับการโก่ง

ความแข็งของวัสดุเพียงค่าเดียวไม่บอกว่า snap จะทำงานหรือไม่ วัสดุแข็งอาจให้แรงประกอบสูง ขณะที่วัสดุซึ่งรับ strain ได้น้อยอาจแตกก่อนตะขอผ่าน receiver ต้องพิจารณา strain capacity ความเหนียว fatigue creep อุณหภูมิ และสารเคมี ข้อมูลวัสดุพิมพ์ควรตรงกับกระบวนการและสภาพสร้าง ไม่ควรใช้ค่าของเรซินฉีดขึ้นรูปทั่วไปแทนโดยไม่มีเหตุผลรองรับ

ทิศทางเปลี่ยนเส้นทางรับโหลด Formlabs ระบุว่า snap จาก FDM ขึ้นกับ orientation มาก และแนะนำให้รับโหลดในระนาบ XY แทนการแยกชั้นตาม Z เมื่อทำได้ อย่างไรก็ดี คาน ตะขอ โคน และ receiver ต้องพิมพ์ได้ทั้งหมด รอยซัพพอร์ตบน ramp ทำงานเปลี่ยนแรงเสียดทานหรือสร้างรอยบากได้ งานเรซินต้องล้างและบ่มเหมาะสมก่อนทดสอบ ส่วนผิว powder-bed อาจเพิ่มแรงเสียดทาน การเคลือบและขัดมากเกินไปก็เปลี่ยน engagement

เลือกกระบวนการและวัสดุพร้อมกัน เป้าหมายไม่ใช่ต้นแบบที่ผิวสวยที่สุด แต่เป็นรอยต่อที่ทำซ้ำได้ในสภาพใช้งาน หากการผลิตจริงจะฉีดขึ้นรูป ต้นแบบ snap ที่พิมพ์ช่วยตรวจพื้นที่ การเคลื่อนที่ และการใช้งานได้ แต่ไม่ควรถือว่าแรงและอายุเท่ากับชิ้นฉีดโดยอัตโนมัติ

4. ทำคูปองหลายแบบก่อนพิมพ์กล่องเต็มชิ้น

แทนที่จะพิมพ์กล่องทั้งชิ้นทุก iteration ให้แยกคาน snap, receiver และผนังข้างเคียงเป็นคูปองขนาดเล็ก เปลี่ยนตัวแปรที่มีความหมายครั้งละหนึ่งอย่าง เช่น ความยาวคาน taper รัศมีโคน engagement หรือผิวนำ รักษาวัสดุ ทิศทาง ความสูงชั้น และ post-process ให้ตรงกับชิ้นจริง HP MJF handbook อธิบายการประเมิน cantilever จากระยะโก่งที่ต้องการ allowable strain และ modulus ซึ่งเป็นฐานที่ดีกว่าการเลือกรูปทรงด้วยสายตา

คูปองยังต้องจำลองข้อจำกัดของชุดจริง คานอิสระอาจดูสำเร็จ แต่ผนังกล่องใกล้เคียงอาจขวางการโก่ง ต้องรวมความแข็งผนัง receiver, engagement depth และช่องสำหรับปลด เมื่อเลือกแบบได้แล้วจึงใส่กลับในกล่องเต็มและทดสอบซ้ำ

snap latch งานพิมพ์ 3 มิติถูกจับยึดและทดสอบรอบซ้ำด้วย actuator
ฟิกซ์เจอร์ทดสอบควรกด latch ตามทิศปลดจริง ขณะที่กล่องและ receiver ได้รับการรองรับอย่างสม่ำเสมอ

5. ตรวจมากกว่าเสียงคลิกครั้งแรก

บันทึกแรงประกอบและแรงปลดด้วยวิธีที่ทำซ้ำได้ตามขนาดชิ้นงาน ตรวจว่า locator เข้าที่ก่อนคานโก่งสูงสุด ตรวจโคน ตะขอ และ receiver หลังประกอบว่ามีรอยขาว ร้าว set ถาวร เศษผง หรือขอบเสียหายหรือไม่ จากนั้น cycle ตัวอย่างหลายชิ้น ไม่ใช่เลือกชิ้นที่ดูดีที่สุดเพียงชิ้นเดียว แล้วตรวจแรงยึดซ้ำ

Conditioning สำคัญ หากผลิตภัณฑ์อยู่ในตู้ร้อน รถยนต์ หรือความชื้นสูง ให้ทดสอบหลังสัมผัสสภาพตัวแทน Polymer creep ลดแรงยึดได้ ขณะที่อุณหภูมิต่ำทำให้บางวัสดุเปราะขึ้น การสาธิตครั้งเดียวที่อุณหภูมิห้องจึงเป็นเพียง gate ของต้นแบบช่วงต้น

Checklist ยอมรับที่ใช้งานได้คือ: ไม่มีความเสียหายหลังประกอบ แรงใส่และปลดอยู่ในข้อกำหนด เข้าที่เต็มโดยไม่งัด รับ retained load ได้ ไม่ชนชิ้นส่วนภายใน และยังทำงานหลังจำนวนรอบ/สภาพแวดล้อมที่กำหนด สำหรับการยึดที่เกี่ยวข้องกับความปลอดภัย snap เพียงอย่างเดียวอาจไม่เหมาะหากไม่มี fastener สำรองหรือการ qualification อย่างเป็นทางการ

6. ข้อผิดพลาดและข้อมูลสำหรับขอใบเสนอราคา

  • ขยายตะขอเพื่อให้แข็งแรง: engagement มากขึ้นอาจต้องโก่งมากขึ้นและเพิ่ม strain ที่โคน
  • ใช้โคนมุมคม: stress concentration เริ่มรอยร้าวได้
  • ไม่สนใจทิศทางชั้น: คาน FDM อาจแยกระหว่างชั้นแม้ CAD ดูแข็งแรง
  • ให้ snap จัดแนวกล่อง: การเยื้องศูนย์มากทำให้คานและ receiver รับโหลดเกิน
  • ทดสอบก่อน post-process สุดท้าย: ซัพพอร์ต การบ่ม และ coating เปลี่ยนการทำงาน
  • ประกาศสำเร็จหลังหนึ่งรอบ: แรงยึดอาจลดเมื่อคานสึกหรือเกิด set

เพื่อขอใบเสนอราคาหรือ DFM review ควรส่ง native CAD หรือ STEP assembly ไม่ใช่ STL แยกเปลือกเท่านั้น ทำเครื่องหมายผิว snap และ receiver แสดงทิศประกอบ/ปลด และระบุว่าฝาถาวรหรือถอดซ่อม รวมจำนวนรอบ สภาพแวดล้อม โหลดที่ต้องยึด และวิธีประกอบที่ยอมรับ หากยังไม่ทราบค่าเหล่านี้ ให้ขอขั้นคูปองหรือต้นแบบแทนการถือว่า latch ที่ยังไม่ทดสอบพร้อมผลิต

MALIEV สามารถใช้เจตนาการออกแบบที่ลูกค้าส่งมาในการทบทวนคำขอผลิตและหารือเส้นทางต้นแบบที่เหมาะสม เป้าหมายคือรอยต่อที่สาธิตพฤติกรรมได้ ไม่ใช่คำกล่าวว่างานพิมพ์ snap ทุกแบบจะใช้งานได้

คำถามที่พบบ่อย

แขน snap fit ของงานพิมพ์ 3 มิติควรหนาเท่าไร?

ไม่มีความหนาค่าตายตัว ความยาวคาน ระยะโก่งที่ต้องใช้ ขีดจำกัดความเครียดของวัสดุ ความกว้าง รูปทรงโคน ทิศทางพิมพ์ และจำนวนรอบทำงานมีผลร่วมกัน ควรเริ่มจากการออกแบบตาม strain แล้วพิมพ์คูปองหลายรูปแบบด้วยกระบวนการจริงเพื่อทดสอบ

กระบวนการพิมพ์ 3 มิติใดเหมาะกับ snap fit ที่สุด?

กระบวนการที่เหมาะคือกระบวนการที่สร้างเรขาคณิตได้และมีวัสดุซึ่งรองรับการโก่ง สภาพแวดล้อม และอายุรอบที่ต้องการ FDM งานเรซิน และ powder-bed ล้วนทำ snap fit ได้ แต่ความไม่เท่ากันตามทิศทาง ผิว ซัพพอร์ต และพฤติกรรมวัสดุต่างกัน

ควรพิมพ์ snap fit แบบนอนราบหรือตั้งขึ้น?

สำหรับ FDM ควรวางคานให้โหลดดึงและดัดหลักไม่พยายามแยกผิวระหว่างชั้น การพิมพ์คานในระนาบสร้างจึงมักเป็นจุดเริ่มต้นที่ดี แต่ทิศทางสุดท้ายยังขึ้นกับชิ้นงานทั้งหมด รายละเอียดตะขอ ซัพพอร์ต และผิวสำคัญ

จะรู้ได้อย่างไรว่า snap fit ทนการใช้งานซ้ำ?

กำหนดเกณฑ์ทดสอบให้ชัด ได้แก่ แรงประกอบ แรงปลด โหลดที่ต้องยึด จำนวนรอบ อุณหภูมิ และเกณฑ์ความเสียหายที่มองเห็นได้ จากนั้นทดสอบชิ้นงานสำเร็จหลายชิ้นจากกระบวนการจริง ไม่ใช่ต้นแบบใหม่เพียงชิ้นเดียว
