รอยซัพพอร์ตและทิศทางพิมพ์กระทบผิวสำคัญอย่างไร?
คำตอบสั้น: ควรวางทิศทางชิ้นงานพิมพ์ 3 มิติโดยปกป้องผิวที่สำคัญที่สุดก่อน ทำเครื่องหมายผิวประกบ datum พื้นที่ซีล ผิวเลื่อน A-surface ที่มองเห็น และรายละเอียดเล็ก แล้วหลีกเลี่ยงจุดสัมผัสซัพพอร์ตบนผิวเหล่านั้นเมื่อทำได้ จากนั้นจึงสมดุลทิศทางความแข็งแรง stair-stepping ความมั่นคงระหว่างพิมพ์ การเข้าถึงเพื่อถอดซัพพอร์ต เวลา และงานหลังพิมพ์ ทิศทางที่ใช้ซัพพอร์ตน้อยที่สุดไม่ได้ให้ชิ้นงานดีที่สุดเสมอ

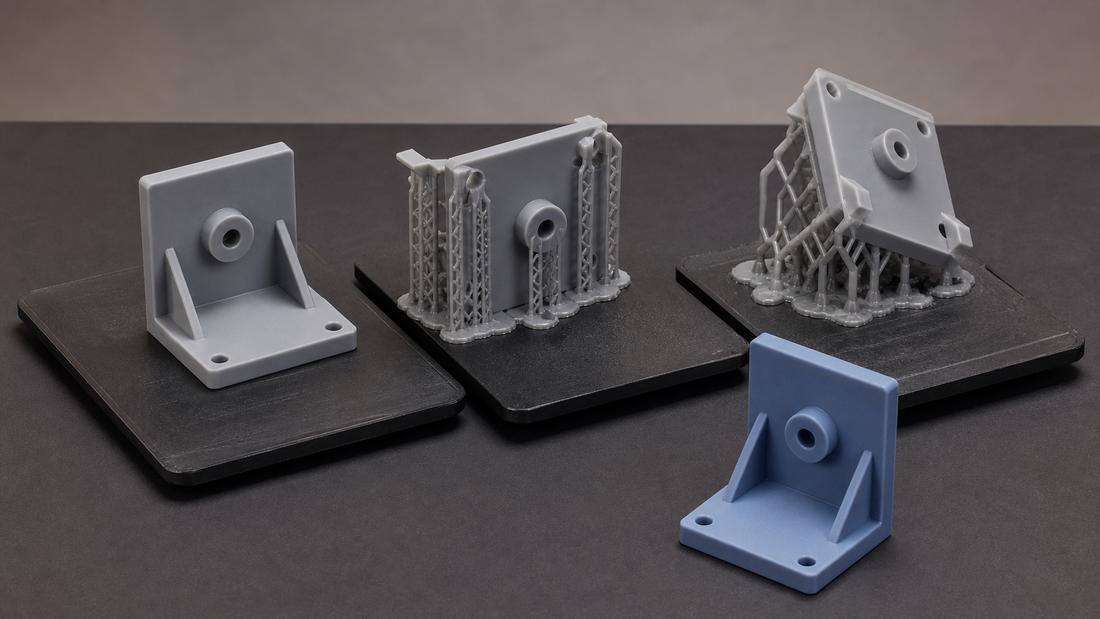

ลูกค้าที่ค้นหา “ทำไมงานพิมพ์ 3 มิติมีรอยซัพพอร์ต” มักพบปัญหาหลัง bracket วางไม่ราบหรือผิวโชว์มีหลุม รอยเหล่านั้นไม่ใช่ลวดลายแบบสุ่ม แต่เป็นผลทางกายภาพจากการรองรับวัสดุที่หันลงแล้วแยกหรือล้าง interface ออก ดังนั้นโมเดลที่พร้อมประเมินราคาควรสื่อว่าผิวใดสำคัญก่อนเตรียม build
1. สร้างแผนที่ผิวสำคัญก่อนเปิด slicer
จัดประเภทผิวตามหน้าที่ Datum ใช้กำหนดตำแหน่งในการผลิตหรือตรวจ ผิวประกบ ถ่ายโหลดหรือจัดแนวชิ้นอื่น พื้นที่ซีลต้องต่อเนื่องพอสำหรับแนวคิด gasket/seal ผิวเลื่อนและ bearing ควบคุมการเคลื่อนที่และสึก A-surface คือผิวที่ผู้ใช้มองเห็น ส่วนช่องภายในอาจต้องสะอาดแม้ไม่มีใครเห็น
จัดลำดับผิวเหล่านี้ หากผิวสำคัญสองด้านหันตรงข้าม ไม่มี orientation เดียวปกป้องได้เท่ากัน ต้องตัดสินใจว่าด้านใด machining ขัด เคลือบ ซ่อน หรือแยกเป็นอีกชิ้นได้ ใส่ข้อมูลนี้ใน drawing หรือภาพ CAD ที่ทำเครื่องหมาย คำว่า “คุณภาพดีที่สุด” กว้างเกินไป แต่ “ห้ามซัพพอร์ตสัมผัส flange นี้และ locating pad สี่จุด” นำไปทำงานได้
| ชนิดผิว | ความเสี่ยงจากทิศทางไม่เหมาะ | แนวทาง |
|---|---|---|
| Datum หรือ mounting pad | จุดนูน หลุม บิดตัว | ไม่มีซัพพอร์ตหรือวางงานผิวรอง |
| ผิวเลื่อน/ประกบ | เสียดทาน ติด ระยะฟิตเปลี่ยน | ปกป้องแนวสัมผัสและตรวจหลัง finishing |
| A-surface | Touchpoint ผิวด้าน stair step | หันออกจากซัพพอร์ตเมื่อทำได้ |
| โซนซ่อนและ sacrificial | รอยเล็กน้อย | เหมาะเป็นตำแหน่ง touchpoint |
| ช่องปิด | ซัพพอร์ตหรือ residue ค้าง | เพิ่มทางเข้า เปลี่ยนกระบวนการ หรือออกแบบใหม่ |
2. เข้าใจผลของ support contact ในแต่ละกระบวนการ
ใน FDM/FFF overhang ที่มีซัพพอร์ตถูกวางเส้นบน interface ซึ่งออกแบบให้แยกง่ายกว่าชั้นโมเดลปกติ ผิวด้านล่างจึงมักต่างจากผิวที่หันขึ้น Breakaway อาจทิ้งจุดนูนหรือฉีกผิว ส่วน soluble support ช่วยเรื่องการเข้าถึง แต่ยังเหลือ interface ของกระบวนการที่ต้องล้าง
ใน vat photopolymerization touchpoint เชื่อมชิ้นงานกับกิ่งซัพพอร์ตและ build platform หลังล้างและบ่มเหมาะสม จุดเหล่านี้ถูกตัดหรือหักออกและอาจทิ้ง pip หรือหลุมเล็ก Formlabs แนะนำให้หันผิวซับซ้อน ผิวสวย และผิวประกบออกจากซัพพอร์ตให้มากที่สุด Stratasys Neo guide ก็อธิบาย support pip และแนะนำลดบน A-surface
PolyJet และ material jetting ใกล้เคียงอาจให้ผิวด้านตรงที่ support material สัมผัสและผิวต่างกันด้านที่หันขึ้นตามเอกสาร Stratasys กระบวนการ polymer powder-bed ไม่ต้องมีซัพพอร์ตยึดติดแบบเดียวกัน แต่ orientation ยังมีผลต่อผิวและต้องเอาผงออกจากโพรง “Support-free” จึงไม่ได้หมายถึง “ไม่ต้องสนใจ orientation”
3. สมดุลตำแหน่งซัพพอร์ตกับความแข็งแรงและ stair-stepping
การหมุนเพื่อปกป้องผิวหนึ่งเปลี่ยนผลลัพธ์อื่น สำหรับ FDM เส้นทางรับโหลดเทียบกับ interface ระหว่างชั้นอาจสำคัญกว่าความสวย การเอียงมากช่วยลดพื้นที่แต่ละชั้นของงานเรซินและเพิ่มความมั่นคง แต่อาจเพิ่มความสูง build และวาง touchpoint ตามขอบ ผิวลาดตื้นอาจเห็น stair-stepping ชัดแม้ไม่มีซัพพอร์ตสัมผัส
ประเมิน orientation ทุกแบบด้วยรายการเดียวกัน: ปกป้องผิวสำคัญ ทิศทางโหลด โครงยึดมั่นคง span ที่ไม่มีซัพพอร์ต วัสดุค้าง การเข้าถึงถอด ความสูง จำนวน touchpoint และงาน finishing Prusa แนะนำให้พิจารณาหมุนหรือแบ่งโมเดลเพื่อลด overhang/suppport ซึ่งเป็นการตัดสินใจออกแบบ ไม่ใช่แค่ค่าของ slicer
อย่าหมุนจนตัวเลขซัพพอร์ตอัตโนมัติดูน้อยแล้วหยุด ต้องตรวจทุกชั้นรอบรู ผนังบาง leading edge และ island แรก รวมทั้งยืนยันว่าซัพพอร์ตเข้าถึงและถอดได้โดยไม่งัดฟีเจอร์เปราะ
4. วางแผนการถอดและ finishing เป็นส่วนหนึ่งของแบบ
การถอดซัพพอร์ตต้องมีทางเข้าถึง Breakaway column ใน pocket ลึกอาจพิมพ์ได้แต่ถอดไม่ได้ ซัพพอร์ตเรซินหลังผนังบางอาจทำให้ผนังเสียหายตอนตัด ส่วน material-jet support ใน blind channel อาจต้องมีช่องเปิดหรือโครงสร้างใหม่ Stratasys กล่าวถึงการเพิ่มช่องเข้าถึงสำหรับเอาซัพพอร์ตออกในบริเวณปิดหรือเคลื่อนที่
เพิ่ม sacrificial tab/pad เมื่อขอบสำคัญหลีกเลี่ยง touchpoint ไม่ได้ ฟีเจอร์เหล่านี้ถอดอย่างตั้งใจห่างจาก contour สำเร็จ หากวางแผนขัด ต้องระบุว่าผิวใดเสียเนื้อได้และขอบใดต้องคม การขัดไม่เป็นกลางทางมิติ อาจทำให้ sealing land โค้ง เปลี่ยน snap engagement หรือทำให้ชิ้น nominal เดียวกันฟิตต่างกัน
แยกการซ่อม cosmetic จาก functional finishing Filler/primer ทำให้ดูดีขึ้นแต่ไม่ควรคลุม datum หรือผิวเลื่อนเว้นแต่ coating อยู่ใน tolerance plan หากผิวสำคัญต้อง machining หลังพิมพ์จริง ต้องมี stock allowance และวิธีจับยึด
5. พิจารณาแบ่งชิ้นงานแต่ต้องนับ interface ใหม่
การแบ่งเปลี่ยนผิวภายในที่เข้าถึงไม่ได้เป็น shell สองชิ้นที่หันขึ้น ช่วยลดซัพพอร์ต ลดความสูง และตรวจง่าย เลือกรอยแบ่งที่เข้าถึงได้และ seam ไม่ตัดพื้นที่ซีล ทางไหล หรือผิวโชว์สำคัญ เพิ่ม locating geometry เพื่อไม่ให้สกรูหรือกาวต้องทำหน้าที่กำหนดตำแหน่ง
ข้อแลกเปลี่ยนคือ tolerance stack ใหม่ Tongue-and-groove ต้องมี clearance, boss สกรูต้องมีทางเครื่องมือและเนื้อพอ ส่วนรอยกาวต้องควบคุม gap และเตรียมผิว ชิ้นแบ่งอาจอ่อนหรือรั่วหากวิธีต่อไม่รองรับโหลดใช้งาน ต้องเปรียบเทียบผลชุดประกอบ ไม่ใช่ดูเฉพาะว่าพิมพ์ง่ายขึ้น
6. ตรวจชิ้นสำเร็จและเตรียมข้อมูลส่งผลิต
หลังถอดซัพพอร์ตและ finishing สุดท้าย ให้ตรวจด้วยแสงเฉียงและสัมผัสเมื่อเหมาะสม วางชิ้นบน datum ใช้งานหรือประกอบกับชิ้นจริง มองหาอาการโยก ติด ช่องว่าง จุดนูน หลุม รอยงัด และ residue หาก flatness fit หรือ sealing สำคัญ ให้ใช้วิธีตรวจที่ตกลงแทนคำว่า “ดูเรียบ”
- ทำเครื่องหมายผิวสำคัญและผิวโชว์
- ระบุผิวที่รับ support contact ได้
- ระบุความเสี่ยงซัพพอร์ตค้างและทางถอด
- บันทึกกระบวนการ วัสดุ และ orientation ที่ต้องการ
- กำหนดการขัด machining หรือ coating ที่อนุญาต
- ตรวจหลัง post-process ครบทุกขั้น
สำหรับคำขอผลิตกับ MALIEV ควรส่ง STEP/native CAD พร้อมภาพระบุผิวที่ต้องปกป้องและหน้าที่ของพื้นที่ประกบ รวมโหลด ด้านที่มองเห็น ชิ้นส่วนประกอบ และ finishing ที่ยอมรับได้ เพื่อให้การหารือ orientation ตามข้อกำหนดผลิตภัณฑ์จริง ไม่ใช่คำรับรองลอย ๆ ว่าจะไม่มีรอย
คำถามที่พบบ่อย
รอยซัพพอร์ตเปลี่ยนความแม่นยำของผิวประกบหรือไม่?
เปลี่ยนได้ จุดสัมผัส ผิว interface และการถอดซัพพอร์ตอาจทิ้งจุดนูน หลุม หรือความเสียหายเฉพาะที่ ควรรักษาผิวประกบและ datum ให้ไม่มีซัพพอร์ตเมื่อทำได้ หรือกำหนดงานผิวและการตรวจหลังถอดให้ชัดเจน
ทิศทางที่ใช้ซัพพอร์ตน้อยที่สุดดีที่สุดเสมอหรือไม่?
ไม่เสมอ เพราะอาจเพิ่มความสูงงาน ทำให้เส้นทางรับโหลดสำคัญอ่อนลง เพิ่ม stair-stepping กักซัพพอร์ต หรือวาง seam/touchpoint บนผิวใช้งาน ต้องเลือกจากลำดับความสำคัญทั้งหมด ไม่ใช่ปริมาตรซัพพอร์ตอย่างเดียว
การขัดลบรอยซัพพอร์ตได้ทั้งหมดหรือไม่?
การขัดลดรอยที่มองเห็นได้ แต่ก็เอาวัสดุออกและอาจเปลี่ยนความเรียบ ขอบ ระยะฟิต หรือ texture จึงไม่ใช่สิ่งทดแทนการปกป้องผิวสำคัญตั้งแต่ขั้น orientation และวางซัพพอร์ต
ควรแบ่งชิ้นงานใหญ่เพื่อหลีกเลี่ยงซัพพอร์ตหรือไม่?
บางกรณีควรทำ การแบ่งช่วยปกป้องผิวภายในและทำให้พิมพ์ง่ายขึ้น แต่เพิ่มรอยต่อ ฟีเจอร์จัดแนว สกรูหรือกาว และ tolerance stack ต้องเปรียบเทียบข้อกำหนดของชุดประกอบทั้งหมดก่อนแบ่งโมเดล
